Digitale Mikrofotografie am Euromex NexiusZoom EVO Stereomikroskop: Steigerung der Bildqualität mit den modernsten Digitalkameras

Das Euromex NexiusZoom EVO ist ein Stereomikroskop mit Zoom-Faktor 1:8,4, das auf dem Greenough-Konzept basiert. Dieses optische System arbeitet mit zwei getrennten Strahlengängen, um so eine räumliche (stereoskopische) Darstellung des Objekts zu erzeugen. Um diese optische Qualität verlustfrei in digitale Bilddaten zu überführen, bieten unsere LM Mikroskopadapter eine professionelle Schnittstelle zwischen Mikroskop und modernster Kameratechnologie.

Das Nexius Zoom EVO ist innerhalb des Euromex-Portfolios als Einsteiger- bis Mittelklasse-System für industrielle Prüfprozesse, Labore und Ausbildungseinrichtungen positioniert. Als konsequente Weiterentwicklung des ursprünglichen NexiusZoom, das 2012/2013 eingeführt wurde, bietet die EVO-Variante mit erweiterten Zoombereich und ein höheres Auflösungsvermögen.

Um das volle Potenzial dieses Mikroskops auszuschöpfen, ist die Wahl der Kamera-Schnittstelle entscheidend. Unsere LM Mikroskopadapter mit integrierter Präzisionsoptik ermöglichen den Einsatz der leistungsfähigsten Digitalkameras an Ihrem Mikroskop. Abhängig von Anwendung und Anforderungen können Sie somit die optimale Digitalkamera einsetzen.

Stereomikroskope werden hauptsächlich für den Vergrößerungsbereich bis etwa 50x Vergrößerung eingesetzt. Für diesen Vergrößerungsbereich empfehlen wir in Kombination mit hochwertigen Stereomikroskope oder Makroskopen leistungsfähige Vollformatkameras mit einer Bildpunkteanzahl von etwa 30-60 Megapixeln. wie die neuen spiegellosen Systemkameras (DSLM), Hybridkameras oder digitale Spiegelreflexkameras (DSLR)  mit großen Bildsensoren.

Die Vorteile dieser Kameras:

• Bei schwachen Vergrößerungen können durch die höheren Bildpunkteanzahl feinste Mikrostrukturen im Präparat besser dargestellt werden.
• Durch das große Sensorformat ergeben sich überragende Dynamikwerte in Kombination bei einer hohen Lichtempfindlichkeit.
• In der Regel lassen sich die Kameras bequem mit LiveView-Bild vom Computer, Tablet oder Smartphone aus steuern. Auch ohne Computer lässt sich das LiveView-Bild in hoher Bildqualität meist in 4K / 8K an einem externen Monitor mithilfe eines HDMI Kabels zeigen. Deshalb sind diese Kameras auch gut für Livepräsentationen geeignet.
• Zudem kann man abseits der klassischen Fotografie mit den aktuellen Kameras auch hochauflösende Videos ( Ultra HD / 4K / 8K) aufnehmen.
• Durch die hohen Stückzahlen können diese Kamerasysteme zu einem sehr attraktiven Preis angeboten werden. Auch mehrere Jahre alte, günstige Kameramodelle liefern eine tolle Bildqualität.
• Weitere Infos zur Kamerawahl finden Sie auf unserer Kamera-Infoseite.

Für Spezialanwendungen unterstützen unsere Adapterlösungen mit integrierter Präzisionsoptik auch Mikroskop-Spezialkameras,  C-Mount-Mikroskopkameras, C-Mount-Industriekameras, Kompaktkameras, Ultra HD Camcorder, Mittelformat-Systemkamera oder Highspeedkameras von Interesse.

Durch die hohe Flexibilität können Sie die Bildqualität und Workflow erheblich steigern und dennoch Kosten sparen.

Die Mikroskopmerkmale des NexiusZoom EVO im Überblick:

• endlich-korrigiertes Stereomikroskop mit Greenough-Design (zwei voneinander vollständig getrennte Strahlengänge mit Winkeldifferenz)
• optische Verfahren: Hellfeld, Dunkelfeld, Polarisation
• Planachromatische Zoom-Objektive
• Zoom-Faktor 1:8,4
• Vergrößerungsbereich 6,5-55x (mit Klick-Stops)
• maximales Bildfeld: 35,4mm
• div. Vorsatzlinsen
• Arbeitsabstand in Standardkonfiguration (ohne Vorsatzlinse): 110mm
• Aufnahmemaß 76mm
• Fototubus mit Standardmaß 23,2mm
• LED-Beleuchtung

Das NexiusZoom EVO besitzt einen Zoom-Faktor von 1:8,4, was eine mögliche Vergrößerung mit den Standard Weitfeld Okularen (10x/23) zwischen 6,5 und 55x und ein Bildfeld zwischen 4,2 und 35,4 ermöglicht.

Für Inspektions- und Montageanwendungen können spezielle Modelle elektrostatisch geschützt werden (ESD-Modelle).

Die Okulartuben besitzen einen Steckdurchmesser von 30mm und einen fixen Einblickwinkel von 45 Grad. Die Dioptrien können beidseitig angepasst werden, der Pupillenabstand ist zwischen 54 und 75mm einstellbar. Alternativ zu den Standard HWF 10x/23 Okularen sind auch 10x/22, 15x/16 und 20x/12 Okulare erhältlich.

Der Mikroskopkopf kann auf diverse Stative, wie Säulen-  oder Zangenstativ, Auslegerstativ u.a. montiert werden (Aufnahmemaß: 76mm). Der Mikroskopkopf allein hat ein Gewicht zwischen 2,2 und 2,5kg. Je nach Stativ-Variante kommt das Gerät auf 5 bis 20kg. Zur Vermeidung von Vibrationen und daraus resultierenden Verwacklungsunschärfen am Foto ist eine massivere Stativvariante von Vorteil.

Das Gerät kann mit mit diversem Zusatzequipment für Polarisation und Dunkelfeld-Mikroskopie ausgestattet werden. Somit sind die optischen Verfahren Hellfeld, Dunkelfeld (mit Aufsatz) und Polarisation (Polarisations-Kit) möglich.

Ohne Vorsatzobjektiv ist ein Arbeitsabstand von 110mm gegeben. Verfügbar sind folgende Vorsatzlinsen, die auf den Objektivkopf geschraubt werden:

Als Beleuchtung wird üblicherweise eine doppelte 3W LED Beleuchtung (Auflicht und Durchlicht) verwendet, alternativ sind Ringlichter und LED-Schwanenhalsleuchten u.a. erhältlich. Optional kann das Mikroskop mit einem drehbaren Rundtisch mit eingebautem Polarisationsfilter und/oder Analysatorfilter verwendet werden.

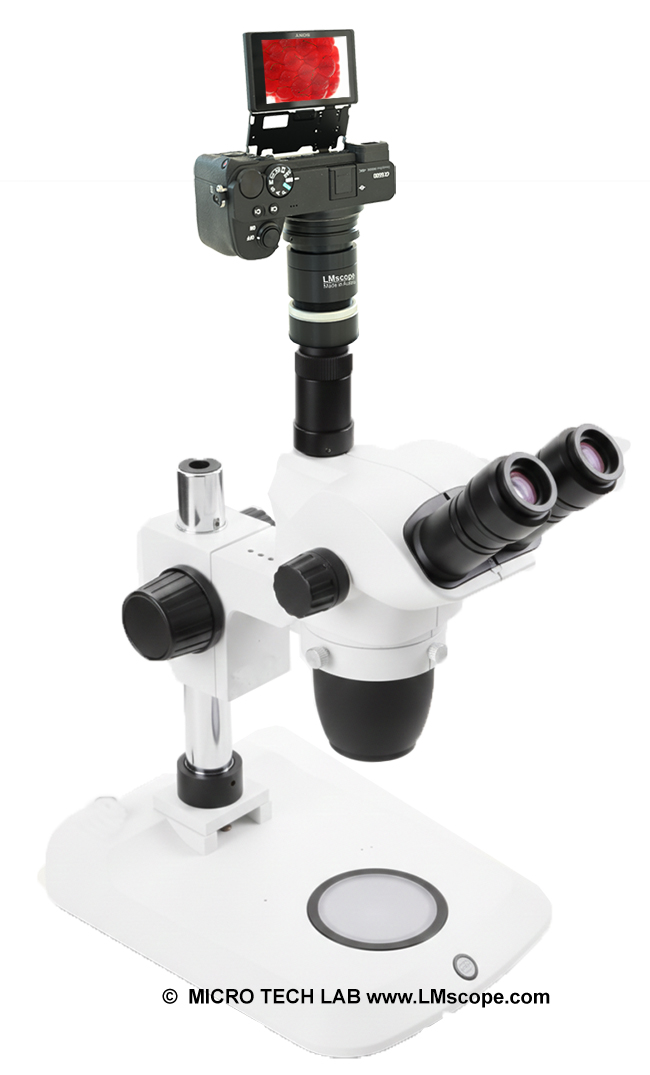

Für die Fotografie empfehlen wir die trinokulare Version des NexiusZoom EVO. Der integrierte Strahlenteiler leitet 50% des Lichts an den Fototubus (Standard Durchmesser von 23,2mm) und über die LM Adapterlösung an die Digitalkamera weiter, während die beiden Okulare für die visuelle Betrachtung frei bleiben.

Sollte kein Fototubus vorhanden sein, bieten wir auch Lösungen für die Adaption der Kamera am Okulartubus an. Hierbei wird ein Okular entfernt und an dessen Stelle die Adapter-Kamera-Einheit montiert.

Zukunftssicherheit durch Modularität:

Unsere LM Adapterlösungen sind modular aufgebaut. Bei einem Wechsel oder Upgrade des Mikroskop- und Kameraequipments kann der Adapter mit minimalem Aufwand angepasst werden und ist so unabhängig von einzelnen Marken einsetzbar. Zudem können optische Filter wie Polfilter, Farbfilter, UV-Filter und IR-Filter in den Adapter integriert werden.

Fazit: Das NexiusZoom EVO ist ein solides Basis-Stereomikroskopdas in einer Liga mit den Einsteiger-Stereomikroskopen der großen Mikroskopproduzenten wie Zeiss (Stemi 305), Nikon (SMZ745T) oder Olympus SZ61 spielt. Ähnliche Eigenschaften haben auch Mikroskope der Kern OZM-Serie. In Kombination mit unseren LM Mikroskopadaptern verwandelt es sich in eine leistungsfähige digitale Dokumentationseinheit, die hohe Ansprüche an Bildschärfe und Farbtreue abdeckt.

Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
