Mettez votre microscope Olympus de la série SZ (SZ40, SZ60 et SZ11) à l'heure de la photomicrographie numérique, cela en vaut la peine !

Les microscopes trinoculaires à zoom stéréo haut de gamme de la série SZ d'Olympus (SZ4045TR, SZ6045TR, SZ1145TR) peuvent être équipés en un clin d'œil pour la photographie numérique avec des appareils photo reflex et/ou des hybrides sans miroir.

Appareils photo numériques modernes vers la solution adaptateur de la série Olympus SZ

Lorsque les microscopes Olympus de la série SZ (Zoom Stereo) ont été lancés sur le marché, la photographie numérique n'en était qu'à ses balbutiements. C'est pourquoi, ils avaient encore été conçus pour la photographie analogique. Les trois types de microscopes avec phototube, l'Olympus SZ4045TR, l'Olympus SZ6045TR et l'Olympus SZ1145TR, peuvent être facilement adaptés à la documentation photographique numérique. Pour rendre la mise à niveau parfaite, nous recommandons les appareils photo reflex numériques modernes et les hybrides sans miroir avec grand capteur (APS-C ou plein format). Ils fournissent une qualité d'image nettement supérieure à celle des appareils photo à monture C avec petit capteur d'usage dans le commerce.

Nous recommandons de monter l'appareil photo sur le phototube. Pour cela, nous avons développé un nouvel adaptateur qui se monte directement sur le phototube de base. Spécialisé pour les formats de capteurs d'appareils photo plein format, APS-C et MFT, il garantit également une très grande luminosité grâce à son grand diamètre de lentille. La combinaison de bons stéréomicroscopes, de technologie d'appareil photo de pointe et d'optique planachromatique de précision de haute qualité dans l'adaptateur fournit une qualité vidéo et d'image remarquable. Les appareils photo à écran mobile présentent bien sûr un avantage ergonomique à cet égard. Nous recommandons en principe de commander l'appareil photo au moyen d'un logiciel via le PC/Mac. Le travail et le déclenchement de l'appareil photo ainsi que d'autres réglages peuvent être effectués facilement sur le grand écran. La fonctionnalité de prise de vue en direct « Live View Shooting » est particulièrement intéressante pour la microscopie.

Microscope adaptateur : exemple application solution adaptateur microscope Olympus SZ

La solution d'adaptateur séduit par sa forme compacte et courte. Des adaptateurs supplémentaires, comme l'Olympus SZ-CTV ou l'embout pour tube d'Olympus SZ-PT, ne sont plus nécessaires. L'accessoire SZ-CTV en particulier n'est de toute façon pas bien adapté à la photographie avec un APN ou un hybride car il réduit l'image (facteur 0,5x). D'autres éléments plus anciens, comme le projectif NFK, ne sont plus nécessaires non plus.

Il va de soi que l'on peut également connecter l'appareil photo via le tube oculaire du microscope. Pour ce faire, il faut retirer un oculaire et monter l'unité adaptateur-appareil photo à sa place. La qualité optique des photos est tout aussi bonne que la solution passant par le phototube.

Oculaires avec diamètre intérieur 30 mm oculaire amovible à grand champOculaires Olympus SZ diamètre extérieur 30mm

Appareil photo Canon sur le tube oculaire de la série Olympus SZ

Les trois microscopes trinoculaires de la série SZ, à savoir le SZ4045TR, le SZ6045TR et le SZ1145TR, se distinguent principalement par leur facteur de grossissement

Photographie de réglage du zoom Olympus SZ4045 SZ6045 SZ1145

À voir ici : Réglage du zoom 0,67x

Les microscopes sont bâtis selon le système Greenough, ce qui signifie qu'ils ont deux faisceaux de rayons complètement séparés.

 Microscope stéréo Zoom Microscope Double Path Greenough Photographie Conseils

Il convergent sur un point avec une différence angulaire de 15°, produite par deux objectifs se trouvant dans un corps commun. Grâce à ce faisceau de rayons et à la différence angulaire, le cerveau humain peut créer une image tridimensionnelle. Le problème du décalage angulaire est que la photographie n'utilise qu'un seul faisceau de rayons, l'image n'ayant une zone de netteté optimale qu'au centre. Pour prendre des photos, le microscope est donc mis en mode photo.

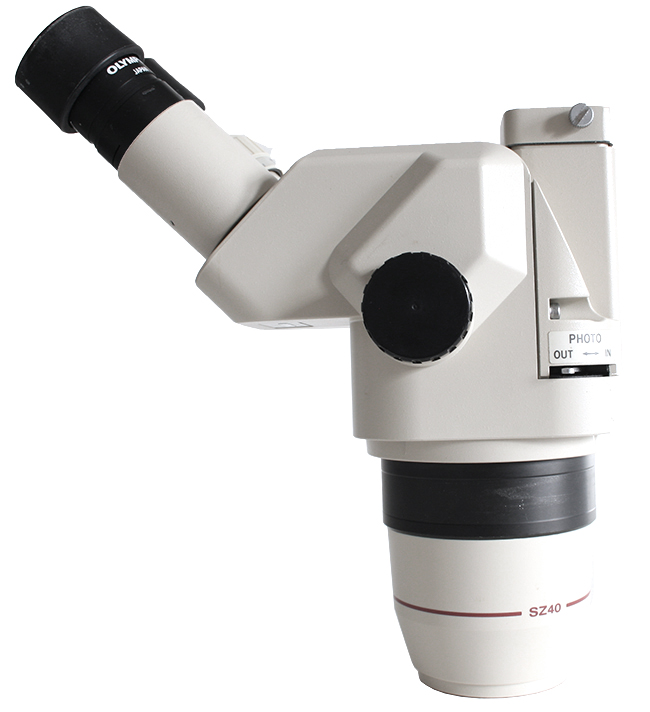

 Configuration de la solution adaptateur de stéréomicroscope Olympus pour photographier

Ce qui veut dire qu'un seul faisceau optique est désormais utilisé. Ceci est la raison pour laquelle l'image de l'oculaire ne correspond pas à la photographie et que l'impression plastique est difficile à rendre sur la photo. Cependant, diverses astuces permettent d'obtenir de très bons résultats.

En alternative, nous proposons une solution d'adaptateur en deux parties avec un raccordement à monture C 1x et un adaptateur spécifique pour appareil photo avec optique intégrée. La structure modulaire en deux parties présente l'avantage que l'on peut utiliser également l'adaptateur de base avec optique intégrée sur d'autres microscopes avec des accessoires.

Connexion à monture C de la série SZ 1x et adaptateur de caméra spécifique

Pour terminer, notre conseil : nos macroscopes LM avec faisceau de rayons centré sans parallaxe et optique de précision de haute qualité remplacent dans la documentation photographique tous les stéréomicroscopes traditionnels avec faisceaux de rayons parallèles et non centrés.

30.03.2021

Photographie :

Les appareils photo réflex numériques (DSLR), hybrides ( mirrorless /  DSLM) ou à monture C (C-Mount) peuvent être connectés très facilement aux adaptateurs LM numériques SLR dotés d´une optique planacromatique. Avec nos produits, vous réussirez à faire des photos d´une qualité étonnante au microscope. Pour choisir la solution d'adaptateur la plus appropriée à vos besoins, vous pouvez utiliser notre configurateur en ligne ou nous contacter par courriel (en nous envoyant une photo de votre instrument).


Les appareils photo réflex numériques à miroir et les hybrides disposent de la technologie la plus avancée et conviennent très bien aux applications de microscopie. La plupart d´entre eux peuvent être contrôlés depuis le PC / Mac facilement. En raison du nombre elevé d´unités vendues, ils offrent un excellent rapport qualité-prix.


Caractéristiques des appareils numériques réflex et hybrides haut de gamme
- capteurs plein format grands et puissants (36 x 24 mm)
- définition de 60 mégapixels ou 240 mégapixels avec la technologie Pixel Shift
- haute sensibilité ISO (400.000+)
- grande gamme dynamique (à peu près 15 valeurs d´ouverture)
- temps d´exposition courts (1/8000 secondes) jusqu'à 1/32 000 secondes avec l'obturateur numérique
- fonction vidéo Ultra HD (4K / 8K)
- enregistrement vidéo en visée directe de qualité Ultra HD sur des moniteurs externes


Dans la plupart des cas, ces appareils photo sont nettement plus performants que des appareils photo de microscope avec des capteurs plus petits (1/2" ou 2/3"). Vous trouverez également sur notre site Internet nos recommandations actuelles  et un classement des appareils photo élaboré spécifiquement pour la microscopie.





Code de commandeDéscription du produitPrixDisponible

DD2XOSZ38
L'adaptateur SLR LM image directe à revêtement, optique de précision planachromatique, pour microscopes Olympus à phototube de 38mm de diamètre intérieur , incl. baïonette

instruction d´emploi0
Fiche technique1
Info2
Euro 1490,--
Prix de vente: TVA non compris

Adaptateurs numèriques LM pour: Sony Alpha 9 III / Nikon Z9 / Nikon Z8 / Sony Alpha 7R V / Sony Alpha 1 / Sony Alpha 9 II (ILCE-9M2) / Sony FX3 Cinema Line / Sony Alpha 9 / Nikon D6 / Canon EOS R3 / Canon EOS R6 Mark II / Canon EOS R8 / Sony Alpha 7R IV / Canon EOS R5 / Sony Alpha 7S II / Sony Alpha 7S III / Sony Alpha 7R III / Canon EOS R6 / Nikon Z6 / Nikon Z6II / Sony Alpha 7R II / Nikon Z7 / Nikon Z7II / Canon EOS R / Canon EOS Ra (Astro) / Nikon Z5 / Sony Alpha 7C / Canon EOS RP / Sony Alpha 7S / Canon EOS R7 / Leica SL2-S / Canon EOS R10 / Canon EOS 1D X Mark III / Nikon Z50 / Nikon Z30 / Nikon Z fc / Nikon D850 / Canon EOS 1D X Mark II / Nikon D780 / Olympus OM-1 / Sony Alpha 7III / Olympus OM-D E-M1 Mark III / Canon EOS R100 / Sony Alpha 6700 / Nikon D5 / Sony Alpha 6600 / Fujifilm X-H2S / Fujifilm X-S10 / Fujifilm X-E4 / Fujifilm X-Pro3 / Olympus OM-D E-M1X / Sony Alpha 6400 / Sony Alpha 6100 / Sony ZV-E10 / Canon EOS 1D X / Nikon D4s / Olympus OM-D E-M5 III / Canon EOS 90D / Canon EOS 5D Mark IV / Nikon D4 / Nikon D750 / Canon EOS 6D Mark II / Fujifilm X-T5 / Fujifilm X-T4 / Fujifilm X-T3 / Sony Alpha 6300 / Sony Alpha 6500 / Nikon D500 / Nikon D810 / Nikon D800 / Canon EOS M6 Mark II /
