Zeiss OPMI-Mikroskope und Spaltlampen: mit modernen spiegellosen Systemkameras TOP Foto- und Videoqualität erzielen

Dank modernster Kameratechnik in modernen spiegellosen Systemkameras kann die Bildqualität von Aufnahmen in der Mikro- und Makroskopie erheblich gesteigert werden. Die Kameras sind extrem leistungsfähig und auch flexibel einsetzbar, dank ihrer Herstellung in hohen Stückzahlen besitzen sie ein unglaubliches Preis-Leistungs-Verhältnis. Aus diesen Gründen sind sie für anspruchsvolle Aufgaben in der Mikroskopie optimal geeignet und werden von vielen professionellen Anwendern, denen es auf hohe Bildqualität ankommt, geschätzt!

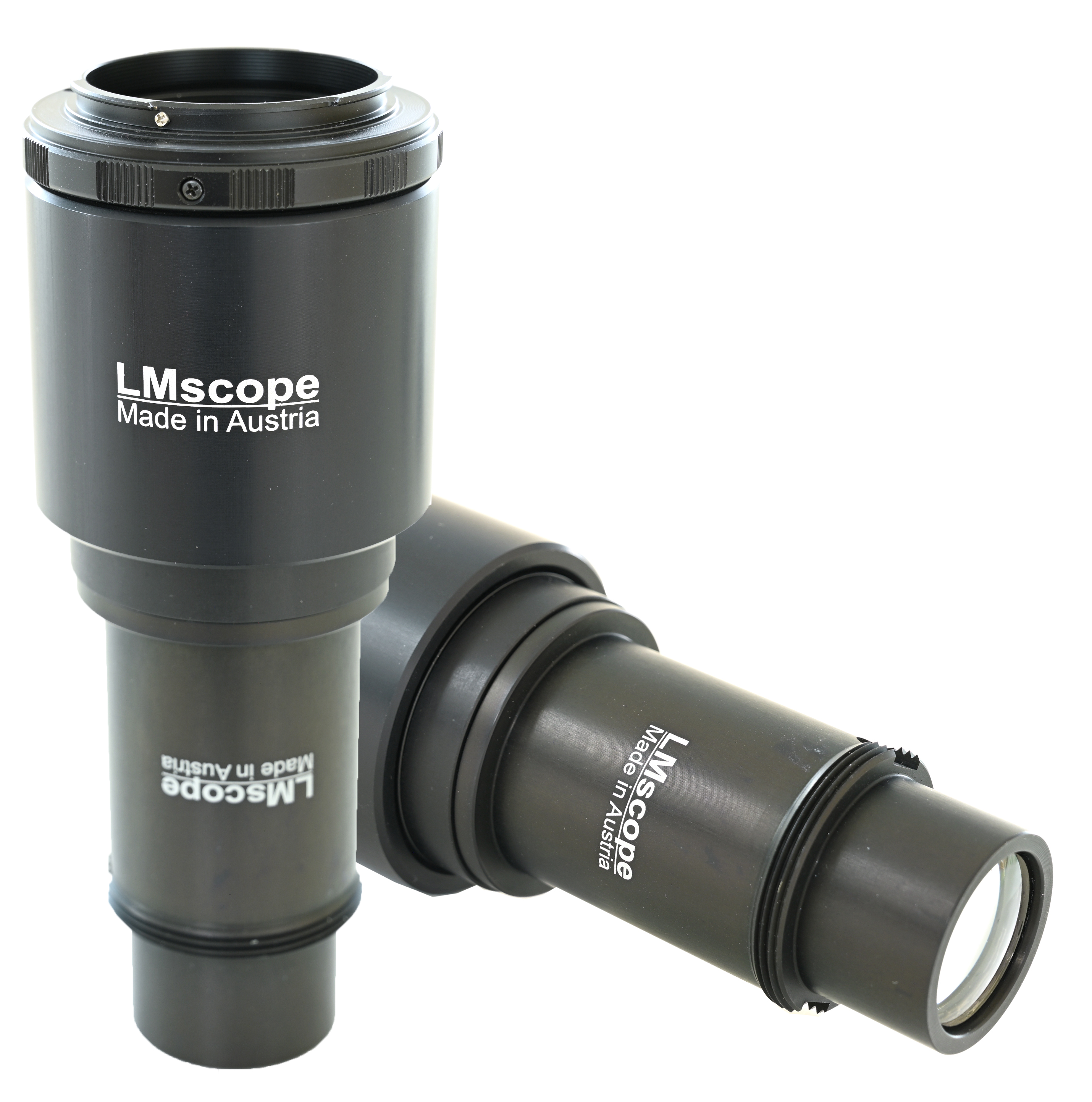

Mithilfe unserer professionellen LM Weitfeld Mikroskopadapter mit integrierter Präzisionsoptik lässt sich nahezu jede spiegellose Systemkamera oder digitale Spiegelreflexkamera an Zeissmikroskopen einsetzen. Die Adapterlösungen sind mit einer leistungsfähigen Weitfeldoptik ausgestattet, damit erhalten Sie ein großes Bildfeld ohne Randabschattung. Dank des großen Linsendurchmessers ist die Adapterlösung auch sehr lichtstark.

Wichtigste Merkmale der LM Mikroskopadapter im Überblick:

• Präzisions-Weitfeld-Optik für ein extra großes Bildfeld (ohne Randabschattung)
• großer Linsendurchmesser für noch mehr Lichtstärke
• sehr kompakte, kurze Bauform
• hohe Flexibilität durch modularen Aufbau / Kamera-Bajonett-Adapter wechselbar
• Integrierter Filterträger zur Montage von optischen Filtern mit M37-Anschlussgewinde

Wichtige Kameramerkmale der TOP spiegellosen Systemkameras im Überblick:

• Modernste Bildsensoren mit bis zu 100 Megapixeln
• Höchste Dynamikwerte dank großer Sensorformate
• Spitzenwerte bei der Lichtempfindlichkeit
• Gestochen scharfe Aufnahmen auch von bewegten Objekten, dank kürzester Belichtungszeiten von bis zu 1 /80.000 sec oder Global Shutter Technologie
• Optional:  Belichtungssynchronisation mit externen Lichtquellen (Blitz, LED-Blitz)
• Integrierte leistungsfähige Belichtungsautomatik
• Kamera bildet ein eigenständiges System mit Display, was es ermöglicht, auch ohne Computer zu arbeiten
• Videoaufnahmen im Ultra HD (4K / 8K) Format
• Live Video-Ausgabe an externe hochauflösende Monitore in 4K- oder 8K-Qualität
• Serienaufnahmefunktion mit bis zu 120 Bildern pro Sekunde bei höchster Auflösung
• Steuerbar über das Netzwerk (LAN-Schnittstelle oder per Wlan)
• Remote Shooting: steuerbar mittels Live View-Anzeige am PC oder Mac

Warum liefern spiegellose Systemkameras eine so viel bessere Bildqualität als klassische C-Mount Mikroskopkameras?

In spiegellosen Systemkameras (DSLM) kommen große, hochwertige Bildsensoren - meist Vollformat oder APS-C - zum Einsatz. Durch die größere Sensorfläche ergeben sich Vorteile hinsichtlich Dynamikumfang und Lichtempfindlichkeit. In diesem Bereich ist der Innovationszyklus extrem kurz, neueste Technologien werden umgehend in den Kameras eingesetzt.

In aktuellen DSLM kommen Hochleistungsprozessoren zur Verarbeitung der riesigen Datenmengen zum Einsatz, die Daten können in Echtzeit verarbeitet werden. Durch die hohen Stückzahlen auf dem Massenmarkt und ständige starke Konkurrenz entstehen geringere Verkaufspreise!

Bei der Verwendung spiegelloser Systemkameras an Zeiss OP-Mikroskopen kann man von der Leistungsfähigkeit dieser Kameraklasse profitieren. Bei diesen Mikroskopen werden in der Regel mit schwächeren Vergrößerungsbereichen bis etwa 50-fache Mikroskopvergrößerung gearbeitet. Speziell in diesen Vergrößerungsbereich liefern aktuelle spiegellose Systemkameras mit Vollformatsensor und einer etwas höheren Bildpunkteanzahl von etwa 40-60 Megapixel die besten Ergebnisse.  Dadurch können kleinste Bilddetails auch bei schwachen Vergrößerungen besser abgebildet werden.

Da im Routinebetrieb im medizinischen Einsatz das Fotoobjekt, also der Patient, nie perfekt in Ruhe ist, ist die Fähigkeit, gestochen scharfe Fotos aufzunehmen, von zentraler Bedeutung.

Zum einen wird immer versucht, die Beleuchtung mit diversen Beleuchtungskörpern zu optimieren. Kameras, die für die Sport- oder Pressefotografie optimiert sind, können auch unter schlechten Aufnahmebedingungen (bewegte Objekte in Kombination mit schlechten Lichtverhältnissen) gestochen scharfe Aufnahmen erzielen.

Der Schlüssel zum Erfolg sind kurze Belichtungszeiten mithilfe eines lichtempfindlichen Bildsensors und eine möglichst schnelle Weiterverarbeitung mit Hochleistungsprozessoren. Moderne DSLM sind mit einem digitalen Verschluss ausgestattet, damit können extrem kurze Belichtungszeiten bis etwa 1/80.000 Sekunde realisiert werden. Die Kameras bieten auch leistungsfähige Funktionen zur Belichtungautomatik an, damit wählt die Kamera automatisch die optimale Belichtungszeit.

 Von Jahr zu Jahr werden die Kamerasysteme immer schneller.  Die Firma Sony hat mit der Integration Global Shutter Technologie in der Sony Alpha 9 III im Jahr 2024 einen neuen Meilenstein gesetzt. Mit dieser Technologie kann der ganze Bildsensor jetzt auf einmal statt früher zeilenweise ausgelesen werden. Das bringt erhebliche Vorteile bei bewegten Objekten und erhöht die Bildschärfe.

Ein weiterer wichtiger Punkt ist die Möglichkeit, das Livebild  in hoher Auflösung an einen Computer- oder Fernsehmonitor weiterzuleiten. Moderne Kameras können mithilfe eines HDMI-Kabel direkt mit einem Monitor verbunden werden. Leistungsfähige Kameras können die Bildinformationen in 4K oder sogar in 8K übertragen. Viele hochwertige Kameras bieten die Option, verlustfrei  (nicht komprimiert  / uncompressed HDMI) die Bildinformation zu übertragen. In diesen Modus wird die beste Bildqualtät erzielt, basierend auf einer großen Bildpunkteanzahl und einem hohen Dynamikumfang.

Auflösungen:

    4K (UHD): 3840 x 2160 Pixel
    8K (UHD-2): 7680 x 4320 Pixel

Anwendungsbeispiel: Zeiss OPMI-Mikroskop mit LM Weitfeld DSLR Adapter und spiegelloser Sony Alpha Vollformat-Systemkamera

Unsere Mikroskopadapter haben wir für den Zeiss Fototubus mit 33 mm Innendurchmesser entwickelt. Bitte prüfen Sie, ob Ihr Fototubus die in der unten gezeigten Abbildung angegebenen Anschlussmaße besitzt. Je nach Mikroskopmodell kann die Bauform und Farbe des Strahlenteilers abweichen.

Unsere Adapterlösung wird direkt auf diesen Anschluss montiert. Wenn dieser noch nicht vorhanden ist, empfehlen wir, diesen bei einem Mikroskophändler oder gebraucht auf eBay zu erwerben.

Abhängig von der Sensorgröße (Vollformat. APS-C, M43) können wir Ihnen unterschiedliche Adapterlösungen anbieten. Diese sind jeweils auf das Sensorformat optimiert und liefern ein großes Bildfeld ohne Randabschattung in hoher Bildqualität. Der Adapter ist mit einer hochqualitativen Weitfeld-Präzisionsoptik ausgestattet.

Durch ihren modularen Aufbau ist die Adapterlösung flexibel einsetzbar und auch anpassbar. Der Bajonettadapter ist wechselbar, diese Kameraanschlüsse haben wir im Programm.

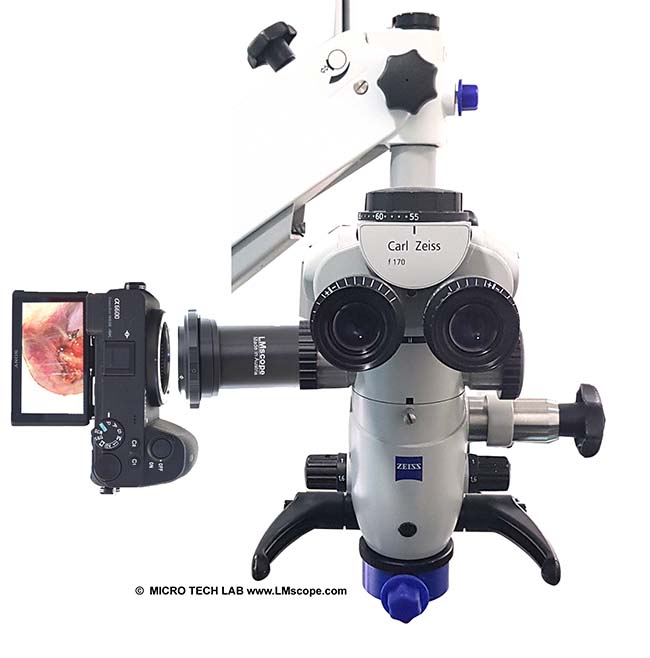

1.) Adapterlösung für Kameras mit APS-C-Sensor:

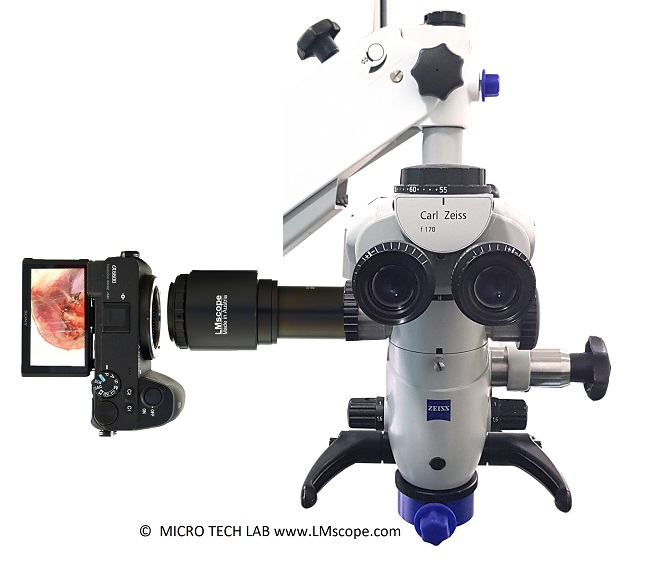

2.) Adapterlösung für Kameras mit  Vollformatsensor:

Die Adapterlösung ist serienmäßig mit einem Filterträger mit M37-Gewinde ausgestattet. Damit lassen sich optische Filter wie z.B. Polarisationsfilter, diverse Farbfilter oder UV-Sperrfilter einfach und schnell integrieren.

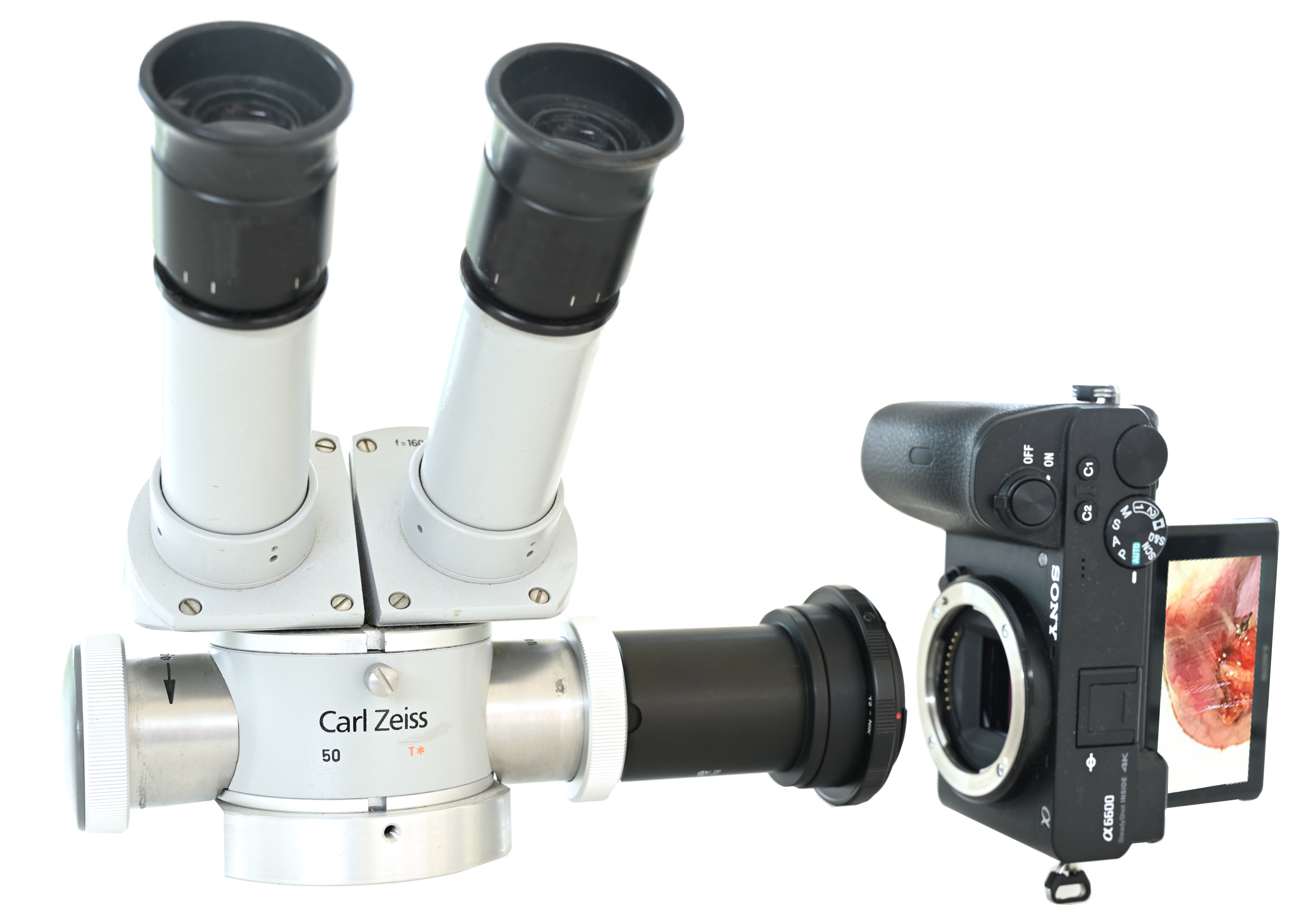

Anwendungsbeispiel: ältere Zeiss Spaltlampe (Augenheilkunde) mit einer spiegellosen Systemkamera von Sony mit Sensorformat APS-C:

Aktuelle Zeiss OPMI Mikroskope:

• Zeiss OPMI pico
• OPMI Vario
• OPMI Lumera
• OPMI Sensera
• OPMI Proergo
• Extaro 300
• Kinevo 900

Ältere Modelle:

• Zeiss OPMI 1
• OPMI 1 FC
• OPMI 9
• OPMI 9 FC
• OPMI 111 (OPMI 111 S21)
• OPMI VISU
• OPMI P
• OPMI Tec

Bei Interesse sind wir Ihnen gerne bei der Wahl des optimalen Adapters und der Kamera behilflich. Für die Wahl der geeigneten Kamera finden Sie auf unserer Homepage einen Leitfaden und ein Kameraranking mit aktuellen Testberichten.

Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
