Blackmagic Micro Studio Cam 4K – kann die neue Idee Arztpraxen und Lehrdiskussionen revolutionieren?

Im Rahmen unserer regelmäßigen Recherchen zu neuen, interessanten Kameralösungen für den Einsatz am Mikroskop oder in der Makroskopie sind wir auf die neue Blackmagic Micro Studio Camera 4K gestoßen. Die Blackmagic Micro Studio Camera 4K ist die kleinste 4K Studiokamera mit hoher Dynamik und 13 Blendenstufen. Ihr ursprüngliches Einsatzgebiet ist der professionelle Einsatz bei Liveproduktionen, im Vordergrund steht die Videoanzeige.

Speziell für das Einsatzgebiet Livebildanzeige mit sehr hoher Bildqualität an modernsten ultra HD Monitoren gibt es eine große Anzahl von passenden Anwendungen:

 Blackmagic Camcorder montiert auf Trinokulartubus

4K ist ein digitales High-Definition-Video-Format (Ultra HD). Die Ultra HD Videoauflösung besitzt ungefähr viermal so viele Bildpunkte wie eine normale HD- ( High Definition) Auflösung. Durch diese hohe Punkteanzahl werden noch mehr Details des Objektes oder Präparats sichtbar. Das bedeutet hochauflösende Bilder in höchster Qualität - für unsere Zwecke natürlich hochinteressant. Das Basiskameramodul wird zu einem sehr attraktiven Preis von etwa 1500 € angeboten.



Betrachten wir die Kamera also von der technischen Seite:

Die Blackmagic Micro Studio Camera 4K besitzt ein robustes Gehäuse aus einer Magnesiumlegierung, das kaum größer ist als der Objektivanschluss selbst. Über diesen Bajonett-Objektivanschluss ist eine Montage auf fast jedes Mikroskop mithilfe unserer LM Digital Adapter möglich. Gerade durch ihre geringe Größe und Gewicht (82.55 x 69.6 x 65.8 mm (BxTxH), ca. 305 g) ist die Kamera auch ideal für die Montage auf Okularen ohne separaten Fototubus.

Gesteuert wird die Blackmagic Micro Studio Camera 4K über integrierte – aufgrund der Gesamtgröße recht kleine – Tasten auf der Vorderseite der Kamera oder über ist die SDI-Schnittstelle mithilfe von Zusatzprodukten wie Kamerasteuer-Protokollen und ATEM Switcher. Das Serial Digital Interface (SDI) ist eine serielle, digitale Schnittstelle, vorrangig zur Übertragung von unkomprimierten und unverschlüsselten Videodaten.

4K Bildsensor Blendenstufen

Die Kamera besitzt zwei digitale Videoausgänge: einen SDI-Videoausgang ( 6G-SDI 10-Bit 4:2:2 ) und einen Standard HDMI-Ausgang. Wir haben uns schon gefreut, dass es endlich ein preisgünstiges Kameramodul gibt, welches über den HDMI-Ausgang ein Ultra HD-Bild zu einem Monitor liefern kann. Nach den ersten Tests und genaueren Recherchen der technischen Daten der Kamera haben wir jedoch leider feststellen müssen, dass der HDMI-Ausgang lediglich die Qualität von HD 1080p  anstatt der maximalen Auflösung 2160p erreicht. Die volle Ultra HD (4K) Videoauflösung kann nur über den SDI-Ausgang  übertragen werden. Da hochauflösende Monitore jedoch meist keinen SDI-Eingang haben, ist ein zusätzlicher Konverter für die Wandlung notwendig!

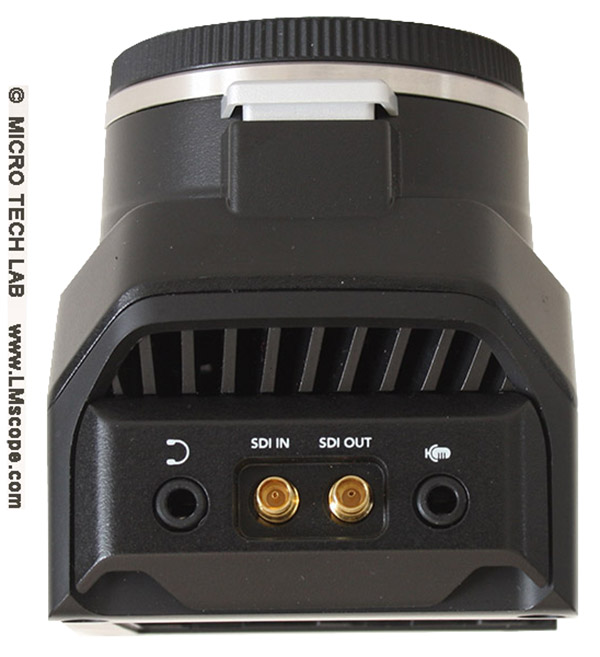

SDI out und in Port BlackmagicHDMI Port Blackmagic Camcorder

Eine einfache Steuerung der Livebildübertragung über den USB Anschluss ist leider nicht möglich. Mithilfe des Mini USB 2.0-Anschlusses auf der Unterseite der Kamera können lediglich Updates durchgeführt werden. Die Kamera besitzt keinen Kartenslot, zur Aufnahme des Videomaterials ist weiterers Zubehör, wie z.b der HyperDeck Studio Rekorder oder der Blackmagic Video Assist (um ca. 980 Euro erhältlich) notwendig. Der Video Assist ist zwar dafür konzipiert, akzeptiert aber offensichtlich nicht alle gängigen SD-Karten. Nur mit extrem umfangreichem Zubehör (ATEM-Switcher) kann man die Kamera via SDI-in und SDI-out optimal extern bedienen und Aufnahmen tätigen.  Für eine Aufnahme muss eine SDI-Verbindung hergestellt werden (Kabel mit SDI-Anschluss auf der einen und Mini-DIN-Anschluss auf der anderen Seite).

Das Gerät wird mit Akkus der Firma Canon (Akkutyp LP-E6) betrieben, deren Betriebszeit bei ca. 1 Stunde und 10 Minuten liegt – man sollte also entweder mehrere Akkus zur Hand haben oder auf externe Spannung (externer 12-20V Spannungseingang) zurückgreifen.

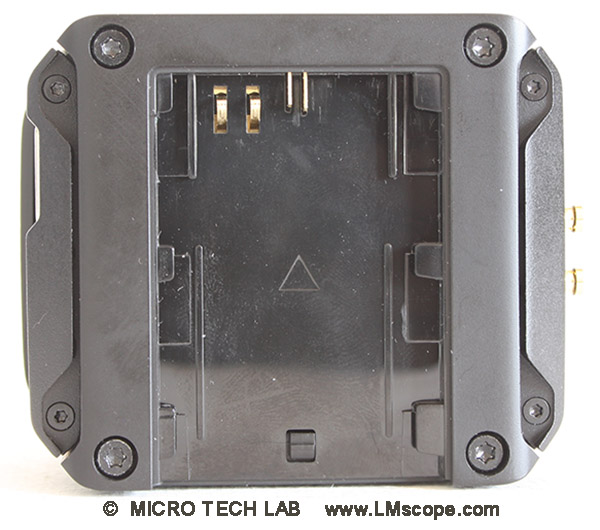

Canon Battery Anschluss Blackmagic



Fazit: Die Blackmagic Micro Sudio Camera 4K ist eine Spezialkamera, die in ihrem Aufgabengebiet auch ihre Stärken ausspielen kann. Mithilfe des LM Mikroskop Adapters lässt sich die Kamera an nahezu allen Mikroskopen montieren. Das Kameramodul ist jedoch erst durch weiteres Zubehör  in der für uns gewünschten Funktionalität einsetzbar. Schade auch, dass die Kamera nicht über einen HDMI2 Anschluss verfügt, der direkt das Ultra HD Bild zum Monitor übertragen kann. Für die direkte Übermittlung des 4K Videosignals zum Monitor ist daher ein zusätzlicher Konverter notwendig.
