Euromex Z-Serie Stereomikroskope: Moderne Digitalkameras mit LM Mikroskopadaptern erfolgreich einsetzen

Die Mikroskope der Euromex Z-Serie sind modular aufgebaute, handliche Zoom-Stereomikroskope der Mittelklasse mit Greenough-Design. Durch die zwei getrennten Strahlengänge ergibt sich ein plastischer Eindruck. Sie sind besonders für Anwendungen in der Industrie und der Qualitätskontrolle sowie für anspruchsvolle biologische Untersuchungen konzipiert, bei denen ein hohes Maß an Detailgenauigkeit und ein weiter Arbeitsabstand gefragt sind.

Die Mikroskope wurden etwa Anfang der 2000er Jahre eingeführt und sind auch heute noch beim Hersteller erhältlich. Seit der Einführung  hat die Serie mehrere Überarbeitungen erfahren (z.B. Umstellung auf LED-Beleuchtung bei den Stativen).

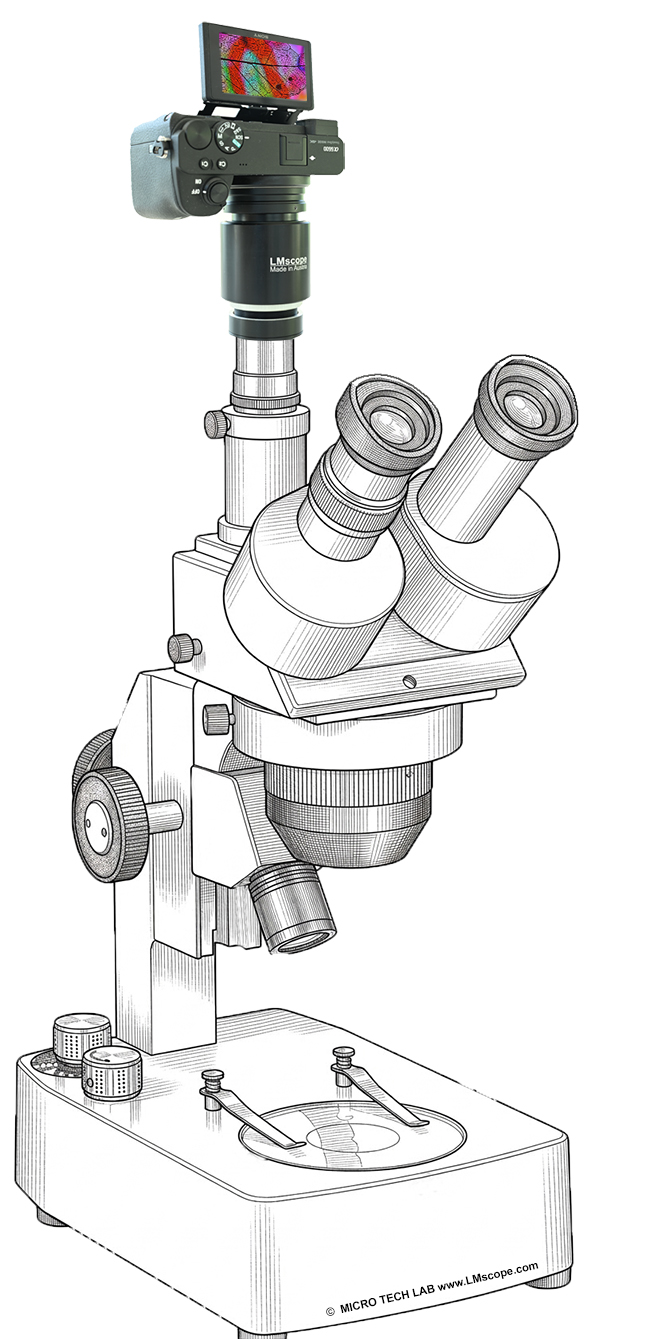

Unsere LM Mikroskopadapter mit integrierter Präzisionsoptik ermöglichen den Einsatz der leistungsfähigsten Digitalkameras an Ihrem Euromex Z-Serie Stereomikroskop. In Kombination mit unserer professionellen Adapterlösung und einer hochwertigen Digitalkamera können Sie die maximale Bildqualität aus dem Mikroskop herausholen.

Unsere Adapterlösungen verfügen über wichtige professionelle Features wie eine Weitfeldoptik, einen großen Linsendurchmesser für hohe Lichtstärke und einen integrierten Filterträger. Sie sind fokussierbar und durch ihren modularen Aufbau flexibel an unterschiedlichen Instrumenten einsetzbar. Optional bieten wir Schnellwechselmodule für optische Filter an.

Abhängig von Anwendung und Anforderungen können Sie somit die optimale Digitalkamera, wie zum Beispiel eine digitale Spiegelreflex- oder spiegellose Systemkamera, eine Mikroskop-Spezialkamera, eine C-Mount Kamera, oder eine Highspeedkamera, wählen. Dadurch können Sie die Bildqualität erheblich steigern und dennoch Kosten sparen.

Die Mikroskopmerkmale der Z-Serie im Überblick:

• Stereomikroskop im Greenough-Design (zwei getrennte Strahlengänge)
• Zoom-Objektiv meist 6.4 : 1
• Modulares Baukastensystem mit unterschiedlichen Stativen, Bino- bzw. Trino-Mikroskopköpfen und Vorsatzobjektiven
• Vergrößerungsbereiche abhängig vom Zoom-Objektiv (7x-45x oder 10x-70x)
• Spezial-Variante Zoom-Objektiv 0,4x-2,5x (4x-25x) als Long-Working Distance Modell (233mm) erhältlich
• Diverse Vorsatzlinsen verfügbar ( 0.35x / 0.5x / 0.75x / 1.5x / 2x )
• Weitfeldokulare SWF 10x/23
• Fototubus mit genormtem 23,2mm Standard-Durchmesser
• Mögliche optische Verfahren: Auflicht, Durchlicht, Polarisation, Dunkelfeld
• Beleuchtung: LED oder Halogen
• Stativeaufnahmemaß für den Mikroskopkopf: 84mm

Als Standard-Okulare werden SWF 10x/23 mit 30mm Steckdurchmesser verwendet. Dioptrien können beidseitig angepasst werden, der Augenabstand ist ebenfalls variabel (55-75mm). Alternativ sind Weitfeld-Okulare SWF 5x/26, 10x/21, 12,5x/20, 15x/16, 20x/11,5 und 30x/7,5 erhältlich.

Mit einem Kopfgewicht von ca. 2,5 kg und unterschiedlichen Stativen, die zwischen 5 und 15 kg wiegen, bietet die Z-Serie die nötige Stabilität für erschütterungsfreie Aufnahmen. Erhältlich sind Stative ohne Beleuchtung, mit Beleuchtung (Halogen 6V 10W) und mit Dunkelfeld-Beleuchtung, außerdem diverse Schwenkarm-Stative. Das Aufnahmemaß der Stative wird übrigens mit ungewöhnlichen 84mm angegeben.

Die Euromex Z Mikroskope sind in unterschiedlichen Varianten erhältlich. Sie unterscheiden sich sowohl im Einblickwinkel sowie der Strahlenteilung und dem Zoom-Objektiv. Daraus ergeben sich folgende Stereoköpfe:

Das ZE.1659 (trino) entspricht dem ZE.1657, jedoch mit Zoomobjektiv 0,4x-2,5x. Es verfügt über eine Öffnung für flexible Lichtleiter für semi-koaxiale Beleuchtung und gilt als Long Working Distance Modell. Ohne Vorsatzlinse bietet dieses Mikroskop bereits einen Arbeitsabstand von ca. 233 mm (im Vergleich zu den üblichen rund 100 mm anderer Modelle).

Hier zu sehen: Oberfläche einer Himbeere mit etwa 50-facher Mikroskopvergrößerung/ Bildfeld-Breite 5,5mm

Wer häufig digitale Fotos mit dem Mikroskop machen und auch flexibel für die Zukunft sein möchte, dem empfehlen wir, unbedingt die Trinokular Version zu erwerben. Damit kann die Kamera mithilfe unseres LM Mikroskop Adapters dauerhaft und fest am Fototubus montiert werden, während beide Okulare weiterhin für die visuelle Beobachtung verfügbar sind. Die trinokularen Varianten besitzen einen Fototubus mit 23,2mm Standard-Durchmesser, der eine exzellente Basis für unsere LM Adapterlösungen für Digitalkameras darstellt.

Sollten Sie sich für eine Bino-Version, also Mikroskopkopf ohne separaten Fototubus, entscheiden, bieten wir auch hier eine professionelle Adapterlösung von LMscope an. Möchte man eine Digitalkamera am Okulartubus montieren, wird hier ein Okular entfernt und an seiner Stelle die Adapterlösung mit Kamera hineingesteckt. Diese Adapterversion ist solide mechanisch verarbeitet, besitzt eine hochwertige Präzisionsoptik und liefert eine erstklassige Bildqualität.

Fazit: Die Euromex Z-Serie Zoom Stereomikroskope mit Greenough-Design sind im mittleren Preissegment positioniert und besitzen eine hochwertige Optik. Dank des großen Zubehörprogramms kann man sich ein individuelles Gerät zusammenstellen. Allen, die häufig Fotoaufnahmen mit der Digitalkamera machen möchten, empfehlen wir eine Trinoversion mit separatem Fototubus. Hier kann die Adapterlösung dauerhaft am Mikroskop montiert werden. Für Stereomikroskope, die häufig im Vergrößerungsbereich bis 100x genutzt werden, empfehlen wir Kameras mit etwas größerem Bildsensor. Diese Bildsensoren liefern höhere Dynamikwerte, dadurch können kleinste Farbunterschiede besser abgebildet werden.

Sollten Sie Fragen zum Mikroskop, zu unseren LM Mikroskopadaptern oder zu Digitalkameras haben, kontaktieren Sie uns bitte, wir beraten Sie gerne.

Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
