Équiper le stéréomicroscope Leica MZ6 en un tournemain pour la photographie avec des reflex et des hybrides modernes au moyen des adaptateurs numériques LM pratiques

Le Leica MZ6 est un stéréomicroscope de grande qualité, construit selon le principe du télescope. Il est doté d'une optique infinie et par conséquent, adapté à la photographie numérique avec des reflex et des hybrides. Il est utilisé très volontiers dans l'industrie, dans les hôpitaux ou en laboratoire.

Le stéréomicroscope Leica MZ6 a été produit jusqu'en 2010 par Leica puis remplacé par le modèle Leica M60. Il s'agit d'un stéréomicroscope haute performance moderne au design modulaire. Leica propose une vaste gamme d'accessoires, entre autre le Thermocontrol System Leica Mats (pour la biologie cellulaire vivante), une platine à mouvement croisés, une grande sélection de statifs et de systèmes de bras pivotant.

Les instruments de la série M de Leica disposent de deux rayons de faisceaux parallèles et d'un objectif principal commun.

Le design ergonomique du Leica MZ6 s'adapte sans problème aux personnes de tailles les plus diverses. Il existe aussi un accessoire supplémentaire pour les tubes ergonomiques, tel que la cale ErgoWedge +/- 15°.
Leica propose aussi des éclairages différents : source de lumière froide, LED, épiscopie à fluorescence, épiscopie coaxiale, éclairage annulaire.

Comme tous les stéréomicroscopes, le Leica MZ6, du fait de ses deux faisceaux de rayons parallèles, n'est pas idéal pour la photographie. Cependant, comme le Leica MZ6 dispose d'excellentes optiques infinies, il fournit un bon matériel photographique et vidéo pour des grossissements faibles (<30x) en combinaison avec nos adaptateurs numériques LM. Si vous désirez faire des grossissements inférieurs à 30x, les reflex plein format sont le meilleur choix.

En raison du système modulaire Leica et des nombreux accessoires, il existe diverses possibilités de raccordement des appareils photo en fonction du tube photographique existant :

1) Module de division de faisceaux à bras long
Ce diviseur de faisceaux a été développé pour des appareils reflex analogiques. On voit sur la photo la solution d'un client pour un reflex Sony Alpha avec un capteur APS-C.
Module de division de faisceaux à bras long

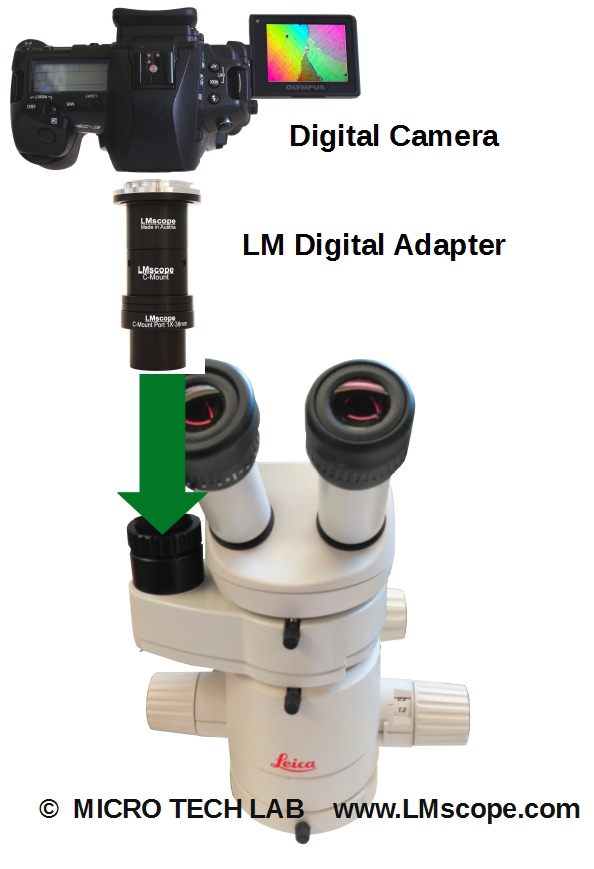

2) Diviseur de faisceaux (HU) à diaphragme réglable (38 mm de diamètre intérieur)
Diviseur de faisceaux (HU) à diaphragme réglable (38 mm de diamètre intérieur)Diviseur de faisceaux (HU) à diaphragme réglable (38 mm de diamètre intérieur)

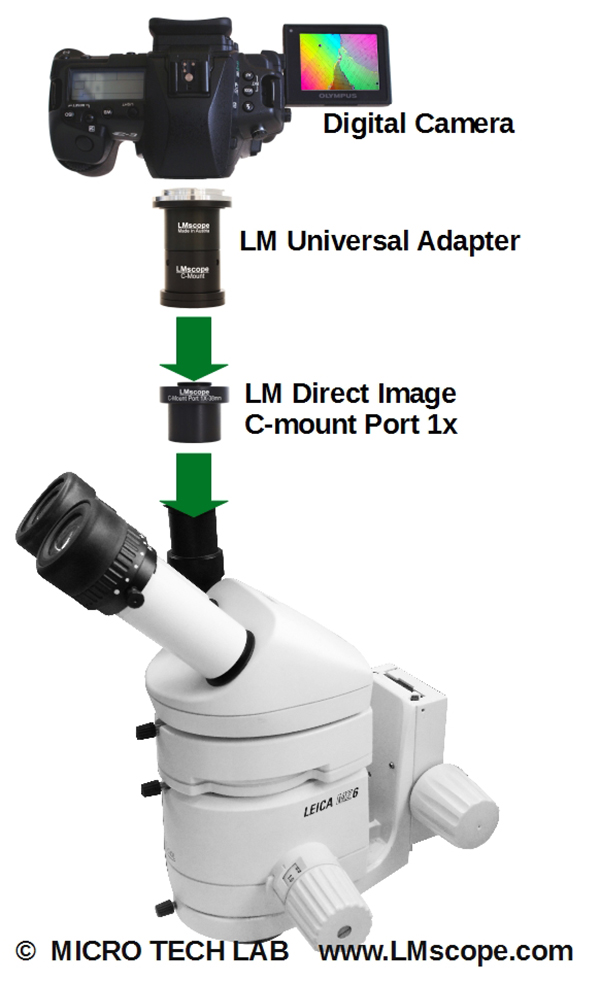

3) Tête trinoculaire à tube photographique vertical (diamètre extérieur 36 mm)
Tête trinoculaire à tube photographique vertical (diamètre extérieur 36 mm)
4) Solution d'adaptateur sur l'oculaire

Solution d'adaptateur sur l'oculaire

Procédés :  diascopie (champ clair, champ sombre) épiscopie (champ clair, fluorescence)

Corps du statif : statif de microscope sans écran

Optique : infinie, 2 faisceaux de rayons parallèles

Focalisation : manuelle et motorisée

Diaphragme manuel : oui

Platine porte-objets : chauffante

Appareil photo d'origine : appareils photo modulaires compacts Leica IC A et IC D, système d'appareil photo MPS 30/ MPS 60 / SLR

Source lumineuse : fluorescence LED, épiscopie coaxiale

Zoom optique : oui (6.3:1) avec click stop

Plage de grossissement :  de 2 à 300 (en fonction des oculaires et des objectifs)

Objectifs : planapo, plan, objectifs achromatiques, objectifs planachromatiques

Oculaires :  30 mm (10x/21, 16x/14, 25x/9,5, 40x/6)

Divers: éclairage coaxial, module de fluorescence stéréo (épiscopie)




Photographie :

Les appareils photo réflex numériques (DSLR), hybrides ou à monture C (C-Mount) peuvent être connectés très facilement aux adaptateurs LM numériques SLR dotés d´une optique planacromatique. Avec nos produits, vous réussirez à faire des photos d´une qualité étonnante au microscope. Pour choisir la solution d'adaptateur la plus appropriée à vos besoins, vous pouvez utiliser notre configurateur en ligne ou nous contacter par courriel (en nous envoyant une photo de votre instrument).


Les appareils photo réflex numériques à miroir et les hybrides disposent de la technologie la plus avancée et conviennent très bien aux applications de microscopie. La plupart d´entre eux peuvent être contrôlés depuis le PC / Mac facilement. En raison du nombre elevé d´unités vendues, ils offrent un excellent rapport qualité-prix


Caractéristiques des appareils numériques réflex et hybrides haut de gamme
- capteurs plein format grands et puissants (36 x 24 mm)
- définition de 50 mégapixels
- haute sensibilité ISO (100.000+)
- grande gamme dynamique (à peu près 14 valeurs d´ouverture)
- temps d´exposition courts (1/8000 secondes)
- fonction vidéo Ultra HD (4k)
- enregistrement vidéo en visée directe de qualité Ultra HD sur des moniteurs externes


Dans la plupart des cas, ces appareils photo sont nettement plus performants que des appareils photo de microscope avec des capteurs plus petits (1/2" ou 2/3"). Vous trouverez également sur notre site Internet nos recommandations actuelles  et un classement des appareils photo élaboré spécifiquement pour la microscopie.
