Adaptateur focalisable LM Direct Imager pour stéréomicroscopes Leica avec tube photo

Obtenez une qualité d'image exceptionnelle grâce aux hybrides modernes sans miroir et aux reflex numériques

Les adaptateurs LM pour microscope, dotés d'une optique de précision intégrée, permettent d'exploiter les performances des appareils photo numériques les plus avancés sur votre microscope Leica. Équipés de grands capteurs (plein format, APS-C ou M4/3), ces appareils photo offrent une qualité d'image nettement supérieure à celle des appareils photo pour microscope classiques généralement limités à de petits capteurs (environ 0,5 pouce). Les appareils plein format garantissent la meilleure qualité d’image, cependant les capteurs APS-C et Micro 4/3 permettent également d’obtenir de remarquables résultats !

Nos adaptateurs ont été spécialement conçus pour les stéréomicroscopes Leica ; nous proposons différentes solutions en fonction du format du capteur. L'optique grand champ intégrée dans l'adaptateur permet de reproduire le champ de vision le plus large possible sans assombrissement de la périphérie (vignettage).

Nos solutions LM Direct se montent directement sur le tube photo standard doté d'un filetage extérieur de 38. Développée pour un usage professionnel, cette solution garantit une qualité d'image maximale et offre une grand flexibilité grâce à sa structure modulaire, permettant des adaptations personnalisées.

Cet adaptateur est focalisable, ce qui permet un réglage individuel entre le tube photo et le tube oculaire. Il est également équipé d'un porte-filtre avec filetage M37, permettant l'intégration de filtres optiques, tels qu'un filtre polarisant, au sein du système.

 Aperçu des principales caractéristiques :

• Optique de précision grand champ pour un champ de vision extra-large (sans assombrissement de la périphérie)
• Grand diamètre de lentille pour une luminosité optimisée
• Design très compact et court
• Grande flexibilité grâce à une conception modulaire
• Porte-filtre intégré avec filetage M37
• Système focalisable, permettant un ajustement précis entre le tube photo et le tube oculaire

Stéréomicroscopes Leica compatibles :

• Leica Série M: M50, M60, M80 / Leica M125 C / Leica M165 C / FC
• Leica Série S: S9-Serie, S9 E, S9 D, S9 i, S6 E et S6 D
• Leica A60 F / A60 S
• Leica Ivesta 3

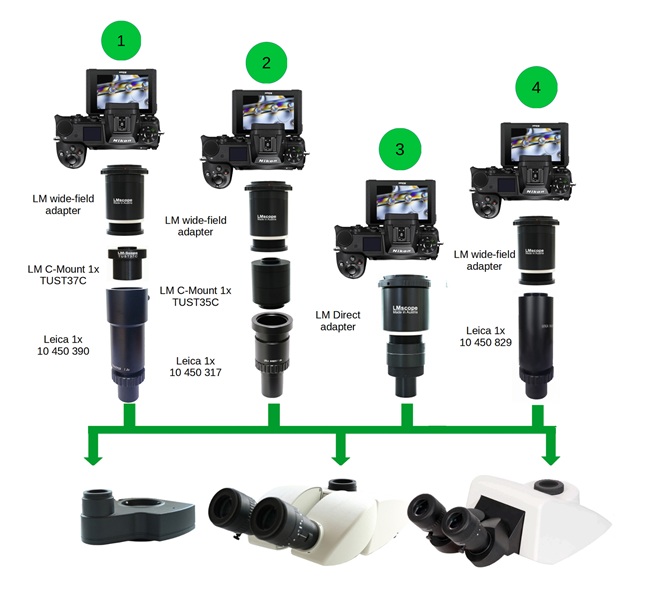

L'illustration ci-dessus présente les quatre possibilités de connexion pour relier votre appareil photo hybride ou reflex à votre stéréomicroscope Leica. Le schéma 3 présente le raccordement direct de l’adaptateur LM Direct sur le microscope, via le tube photo standard muni d’un filetage extérieur de 38 mm, sans ajout de composants intermédiaires.

D’autres options de montage sont également disponibles pour l’utilisation d’appareils hybrides modernes ou reflex numériques via les adaptateurs LM :

Schéma 1 :   Solution d'adaptation pour objectif vidéo/photo Leica 1.0x (réf. n°10 445 930)

Si votre stéréomicroscope Leica est déjà équipé d’un objectif vidéo/photo Leica 1.0× d’origine (réf. n°10 445 930), nous pouvons vous proposer cette solution d’adaptation: Le tube Leica réf. n°10 445 930 est doté d'une optique de tube intégrée avec un facteur 1.0x et présente, côté appareil photo, un raccord d'un diamètre intérieur de 37 mm. La solution d'adaptation LM est ensuite montée sur ce tube Leica d'origine. Cette combinaison entre le tube Leica et les composants d'adaptation LM garantit une qualité d'image élevée.

Ordre de montage : Stéréomicroscope Leica avec tube photo M38 ==> Objectif vidéo/photo Leica 1.0x (réf. n°10 445 930) ==> LM monture C 1x (TUST37C) ==> Adaptateur de microscope LM ==> Appareil photo (DSLM / DSLR)

Schéma 2 : Solution d'adaptation pour adaptateur Leica 1.0x à monture C pour tube HC (réf.n° 10 445 317 )

Si votre stéréomicroscope Leica est déjà équipé d’un tube d'observation Leica à monture C 1.0x pour HC réf. n°10 445 317, nous pouvons vous proposer cette solution d’adaptation: Le tube d'observation Leica pour HC réf. n°10 445 317 dispose d'une optique intégrée avec un facteur 1.0x et, côté appareil photo, d'un raccord d'un diamètre intérieur de 35 mm. La solution d'adaptation LM est ensuite montée sur ce tube Leica d'origine. Cette configuration assure également une qualité d’image élevée grâce à l’association optimale entre les composants Leica et LM.

Ordre de montage : Stéréomicroscope Leica avec tube photo M38 ==> tube d'observation Leica à monture C 1.0x pour HC réf. n°10 445 317 ==> LM monture C 1x (TUST35C) ==> Adaptateur de microscope LM ==> Appareil photo (DSLM / DSLR)

Schéma 4 :   Adaptateur Leica à monture C 1x (adaptateur vidéo 1.0 × à monture C pour appareils photo numériques 1" réf.10 450 829)

En outre, l'adaptateur LM peut également être monté sur le microscope à l'aide de l'adaptateur Leica d'origine à monture C 1x (réf. 10 450 829) :

L'adaptateur Leica à monture C (réf. 10 450 829) intègre une optique de tube avec un facteur 1x et dispose, côté appareil photo, d'une monture C normalisée. La solution d'adaptation LM se fixe ensuite sur ce tube Leica d'origine.

Ordre de montage : Stéréomicroscope Leica avec tube photo M38 ==> adaptateur Leica à monture C (réf. 10 450 829) ==> Adaptateur de microscope LM ==> Appareil photo (DSLM / DSLR)

Si votre microscope ne dispose pas d'un tube photo séparé, nous proposons également des solutions d'adaptation pour tube oculaire. Celles-ci offrent également une qualité d'image élevée et peuvent être utilisés de manière flexible sur d'autres microscopes équipés d'un tube oculaire de 30 mm.

Si vous décidez d'acheter ultérieurement une tête trinoculaire ou un diviseur de faisceau coudé pour votre stéréomicroscope, la solution d'adaptation pour le tube oculaire pourra continuer à être utilisée avec ces accessoires. Nous proposons des solutions spécifiques aussi bien pour les tubes d'oculaires de 30 mm de diamètre intérieur que pour les configurations dotées d'un raccord à monture C.

Pour toutes question concernant les solutions d'adaptation ou le choix d'un appareil photo approprié, notre équipe se tient à votre disposition et se fera un plaisir de vous conseiller.

Photographie :

Les appareils photo réflex numériques (DSLR), hybrides ( mirrorless /  DSLM) ou à monture C (C-Mount) peuvent être connectés très facilement aux adaptateurs LM numériques SLR dotés d´une optique planacromatique. Avec nos produits, vous réussirez à faire des photos d´une qualité étonnante au microscope. Pour choisir la solution d'adaptateur la plus appropriée à vos besoins, vous pouvez utiliser notre configurateur en ligne ou nous contacter par courriel (en nous envoyant une photo de votre instrument).

Les appareils photo réflex numériques à miroir et les hybrides disposent de la technologie la plus avancée et conviennent très bien aux applications de microscopie. La plupart d´entre eux peuvent être contrôlés depuis le PC / Mac facilement. En raison du nombre elevé d´unités vendues, ils offrent un excellent rapport qualité-prix.

Caractéristiques des appareils numériques réflex et hybrides haut de gamme :
- capteurs plein format grands et puissants (36 x 24 mm)
- définition de 60 mégapixels ou 240 mégapixels avec la technologie Pixel Shift
- haute sensibilité ISO (400.000+)
- grande gamme dynamique (à peu près 15 valeurs d´ouverture)
- temps d´exposition courts (1/8000 secondes) jusqu'à 1/32 000 secondes avec l'obturateur numérique
- fonction vidéo Ultra HD (4K / 8K)
- enregistrement vidéo en visée directe de qualité Ultra HD sur des moniteurs externes

Dans la plupart des cas, ces appareils photo sont nettement plus performants que des appareils photo de microscope avec des capteurs plus petits (1/2" ou 2/3"). Vous trouverez également sur notre site Internet nos recommandations actuelles  et un classement des appareils photo élaboré spécifiquement pour la microscopie.
