Mithilfe des TUSTB die LM digital Adapter einfach und fest auf Fototuben mit 23,2mm Innendurchmesser und 25,3 Außendurchmesser montieren

Viele Mikroskope werden mit Fototuben, die einen Innendurchmesser von 23,2mm besitzen, angeboten. Will man so ein Mikroskop mit einer Digitalkamera ausrüsten, wird ein LM digitaler Mikroskopadapter mit einem Tubenanschluss von 23,2mm verwendet.

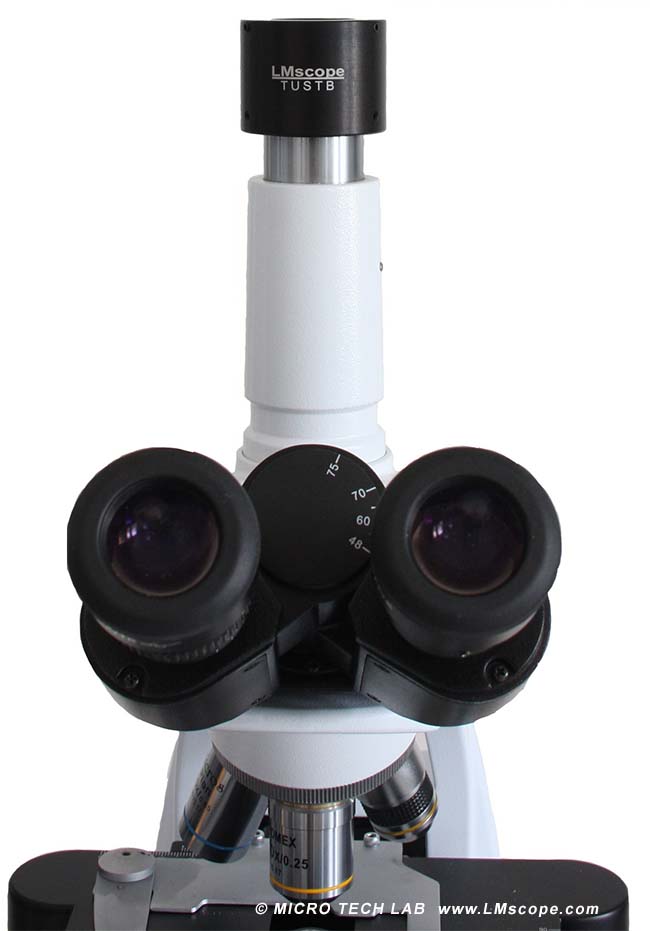

Mikroskop Fototubus mit 23,2mm Innendurchmesser

Der LM digital Adapter wird gemeinsam mit der Kamera in den Tubus gesteckt. Die Fotoeinrichtung ist sofort einsatzbereit. Im ersten Bild sieht man die Anwendung einer digitalen Spiegelreflexkamera und im zweiten Bild die Anwendung einer USB-Kamera.

Adapterlösung für Mikroskop Fototubus 23mm

Mikroskop Fototubus mit Adapter für C-mount Kamera DSLR DSLM fix

Der Adapter steckt bei beiden Lösungen im Fototubus und kann per Hand rotiert werden. Für eine fixe mechanische Verbindung bieten wir optional einen weiteren Adapter an, den TUSTB.

TUSTB Zubehör für Adapter fixe Verbindung

Der TUSTB ist aus einem CNC-gefräßten und gedrehten Aluminiumblock und besitzt sechs Inbusschrauben. Im Lieferumfang ist ein passender Inbusschlüssel enthalten. Er verbindet den LM digital Adapter mit dem Fototubus des Mikroskops. Durch Festdrehen der Inbusschrauben fixiert man den Adapter auf dem Fototubus, sodass kein Zwischenspiel (Rotation) mehr möglich ist.

Mikroskop Fototubus Fixe Hülse für Kameraadapter

Ein weiterer Vorteil des TUSTB ist, dass man durch entsprechendes Lösen und wieder Festziehen der Inbusschrauben, den LM digital Adapter etwas anheben kann, und so sehr leicht eine optische Anpassung durchführen kann, sollte das Okularbild mit dem Kamerabild hinsichtlich der Schärfe nicht übereinstimmen (Parfokalität).

Vorteile des TUSTB zusammengefasst:

Adapterlösung Mikroskop Fototubus fixieren
