Olympus SZX 10 und SZX 16 – Stereomikroskope mit Top-Optik

Höhere Bildqualität mit den LM Adapterlösungen für digitale Kameras - dem perfekten Verbindungsglied zwischen dem SZX10 bzw. SZX16 und digitalen Spiegelreflexkameras bzw. spiegellosen Systemkameras.

Die Stereomikroskope Olympus SZX 10 und SZX 16 sind nach dem Galilei-Prinzip, also als Fernrohr-Mikroskope mit nur einem Strahlengang konzipiert. Sie sind mit Binokulartubus oder Trinokulartubus erhältlich. Bei den Binokulartuben sind wahlweise folgende Einstellungen im Verhältnis Kamera:Beobachtung möglich: 0:100; 50:50; 100:0. Mithilfe unserer LM Digital Adapter ist das Fotografieren und Filmen sowohl über den Fotoport des Trinokulartubus als auch über das Okular möglich - vorrangig natürlich über den Fotoport.

SZX 10 mit DSLR via LM Mikroskopadapter

Das SZX 16 ist für die anspruchsvolle Forschung konzipiert. Es weist eine maximale numerische Apertur NA von 0,3 und einen Zoom-Faktor von 16:4 auf. Die Optik ist komplett apochromatisch – damit können chromatische Unschärfen vermieden werden. Die 6 erhältlichen SDF-Objektive (4 davon parfokale Plan-Apochromat-Objektive) erzielen eine ausgezeichnete Schärfentiefe. Dank des Objektivrevolvers mit zwei Positionen ist ein Wechsel des Objektivs problemlos. Mit zwei Objektiven (0.5x und 2.0x) ist eine stufenlose Vergrößerung zwischen 3,5x und 230x möglich – also vom Makro- bis in den Mikrobereich. Durch die hohe NA ist auch die Fluoreszenzempfindlichkeit erhöht, die spezielle Bauweise der Anregungslicht-Strahlengänge verbessert die Fluoreszenzeigenschaften und lässt damit das Foto noch eindrucksvoller erscheinen.

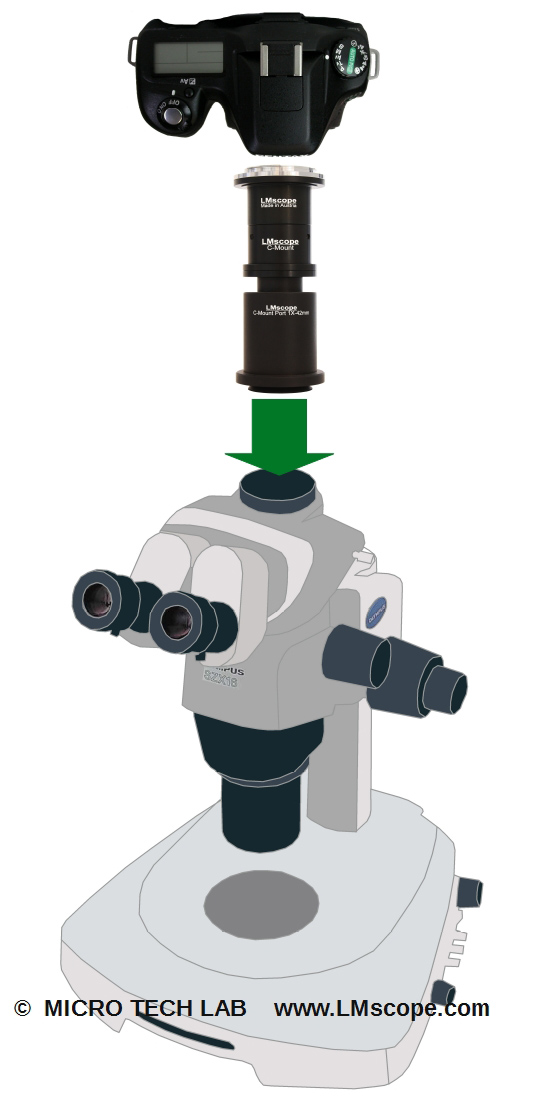

Olympus SZX16 Stereomikroskop mit Fototubus Adapterlösung

Dank motorisierter Fokussierung und Zoom mittels Handschalter ist eine digitale Dokumentation mit unendlicher Schärfentiefe effizient und vollautomatisch möglich (Z-Bilderstapel / Focus Stacking). Dadurch – so verspricht Olympus – sollen sich Pseudo-3D-Aufnahmen erstellen lassen und damit das allgemeine Problem der Stereomikroskope (Dokumentation ist nicht gleich sichtbares Bild) aus der Welt geschafft werden.

Die Geräte sind so entwickelt, dass für das Arbeiten mit manuellen und automatischen Werkzeugen ausreichend Platz zur Verfügung steht. Olympus wirbt außerdem mit den verschiedenen Tubus-Varianten (ergonomischer Winkel, schwenkbarer Trinokulartubus bzw. höhenverstellbarer Zwischentubus) bzw. den ComfortView Okularen, mit denen das Arbeiten angenehmer wird. Eine Auswahl verschiedener Stative mit integrierter Beleuchtung ist erhältlich. Das SZX 16 ist also für folgende Kontrastverfahren geeignet: Fluoreszenz (blau/grün Anregungen und UV-Anregungen), einfaches polarisiertes Licht, Hellfeld, Dunkelfeld.

Olympus SZX 16 mit LM Digital Adapter mit Durchlicht-Stativ
Das SZX 16 hier mit Durchlichtstativ und dem LM Digital Adapter

Das SZX 10 als „kleiner Bruder“ wurde speziell für Routineaufgaben in der Forschung entwickelt. Es eignet sich für Schräglicht- und Hellfeldbeleuchtung und erlaubt die Anwendung mit Fluoreszenzmodulen sowie flexiblen Imaging-Stationen. Es bietet – je nach Objektiv – einen Vergrößerungsbereich zwischen 6,3x und 123x. Das Zoom-Verhältnis von 10:1 und die maximale NA von 0,2 sind geeignet für die Verwendung bei Life-Science-Anwendungen. Eine Fluoreszenz-Einrichtung ist zusätzlich erhältlich. Mit dem Trinokulartubus und einer DSLR können mithilfe unserer LM Digital Adapter hochauflösende Bilder erzielt werden – die Montage ist ein Kinderspiel! Auch das SZX 10 lässt sich mit den ComfortView Okularen und diversen Tuben auszustatten. Ein Diskussionstubus erlaubt zwei Beobachtern, beim Arbeiten einander gegenüber zu sitzen.


Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.




Neue LM Digital-Adapter für: Nikon Z9 / Nikon Z8 / Sony Alpha 7R V / Sony Alpha 1 / Sony FX3 Cinema Line / Sony Alpha 9 II (ILCE-9M2) / Sony Alpha 9 / Nikon D6 / Canon EOS R3 / Canon EOS R6 Mark II / Canon EOS R8 / Sony Alpha 7R IV / Canon EOS R5 / Sony Alpha 7S II / Sony Alpha 7S III / Sony Alpha 7R III / Canon EOS R6 / Nikon Z6 / Nikon Z6II / Sony Alpha 7R II / Nikon Z7 / Nikon Z7II / Canon EOS R / Canon EOS Ra (Astro) / Nikon Z5 / Sony Alpha 7C / Canon EOS RP / Sony Alpha 7S / Canon EOS R7 / Leica SL2-S / Canon EOS R10 / Canon EOS 1D X Mark III / Nikon Z50 / Nikon Z30 / Nikon Z fc / Nikon D850 / Canon EOS 1D X Mark II / Nikon D780 / Olympus OM-1 / Sony Alpha 7III / Olympus OM-D E-M1 Mark III / Canon EOS R100 / Sony Alpha 6700 / Nikon D5 / Sony Alpha 6600 / Fujifilm X-H2S / Fujifilm X-S10 / Fujifilm X-E4 / Fujifilm X-Pro3 / Olympus OM-D E-M1X / Sony Alpha 6400 /
