Digitale Fotografie mit dem Motic K500: ein sehr gutes Einsteiger und Fortgeschrittene-Mikroskop mit tollem Preis-/Leistungs-Verhältnis

Mithilfe der LM Mikroskop Adapter mit integrierter Präzisionsoptik lassen sich moderne, leistungsfähige Spiegelreflex- oder spiegellose Systemkameras ganz unkompliziert am Mikroskop Motic K500 einsetzen - entweder am Okulartubus oder, wenn vorhanden, am Fototubus.

Das Motic K500 Stereomikroskop ist nach dem CMO-System (Common Main Objective) oder auch Galilei-Prinzip aufgebaut. Es besitzt also eine Unendlich-Optik  und kann deshalb auch modular individualisiert werden. Die Probe wird durch zwei Strahlengänge betrachtet, die hinter dem Hauptobjektiv seitlich leicht versetzt sind und das Stereobild erzeugen. Die Schrägstellung der Strahlengänge, wie sie beim Greenough-Prinzip üblich ist, wird so aufgehoben - sie verlaufen parallel, was für die Fotografie von großem Vorteil ist. Da dabei auf aufwendige Zoomobjektive verzichtet wird, liefert es eine bessere Bildqualität als vergleichbare Stereomikroskope im Greenough-Design. Mit einem Preis von ca. 1.800 Euro besitzt es ein ausgezeichnetes Preis-Leistungs-Verhältnis.

Die besten Digitalkameras am Motic K500 Galilei Prinzip CMO Common Main Objective

In dem bei Stereomikroskopen üblichen niedrigen Vergrößerungsbereich erzielen Kameras mit großen Bildsensoren die besten Ergebnisse. Aktuelle Vollformatkameras, die als digitale Spiegelreflex-, System- oder Hybridkameras ausgeführt werden, zeichnen sich durch eine hohe Bildpunkteanzahl und Lichtempfindlichkeit sowie einen großen Dynamikumfang aus: Je höher die Pixel-Anzahl, desto kleiner kann der Bereich sein, der pro Pixel abgebildet wird. Dies führt zu einem besseren, schärferen Bild. Spezielle Mikroskopkameras, wie zum Beispiel die Nikon DS-Ri2, liefern ebenfalls sehr gute Ergebnisse. Für Routineaufgaben, bei denen es nicht immer auf die maximale Bildqualität ankommt, sind auch C-Mount-Kameras eine mögliche, obschon nicht gleichwertige Alternative.Weitere Infos zur Kamerawahl finden Sie auf folgender Info Seite.

Das Motic K500 verfügt über fünf Vergrößerungspositionen, die einfach mit einem Drehknopf eingestellt werden. Mit ihm erzielt man fixe  Vergrößerungen von 6x, 10x, 16x, 25x und 40x.

Der Okularabstand (also der Abstand zwischen den Augen) kann angepasst werden, das ist etwa in der Mikroskopie mit Kindern und Jugendlichen ein wichtiger Aspekt. Hier ist das K500 flexibel - es kann stufenlos zwischen 54 und 76mm variieren. Die im Standardpaket mitgelieferten Weitfeldokulare (23mm) , die im 45 Grad-Winkel stehen, sind auch für Brillenträger geeignet. Weiters sind vier Varianten von Mikrometer-Okularen erhältlich, bei denen Messskalen eingebaut sind. Ein Arbeitsabstand von 89mm beim mitgelieferten Standard-Objektiv lässt ausreichend Platz zum Bewegen der Objekte. Weitere Objektive (von 0,3x bis 2,0x) bieten Arbeitsabstände zwischen 236mm und 25mm.

Das Mikroskop hat ein Gewicht von etwa 6kg und lässt sich auch gut verstauen. Zusätzlich sind ein Diskussions-System (mit dem der Lichtstrahl geteilt und in zwei verschiedenen Mikroskopköpfen angezeigt wird, damit zwei Beobachter gleichzeitig die Probe betrachten können) sowie ein Zeichensystem erhältlich. Damit lassen sich die groben Umrisse und Proportionen eines Objektes gut auf das Papier übertragen. Eine Reihe von unterschiedlichen Beleuchtungsvarianten rundet das modulare Design ab.

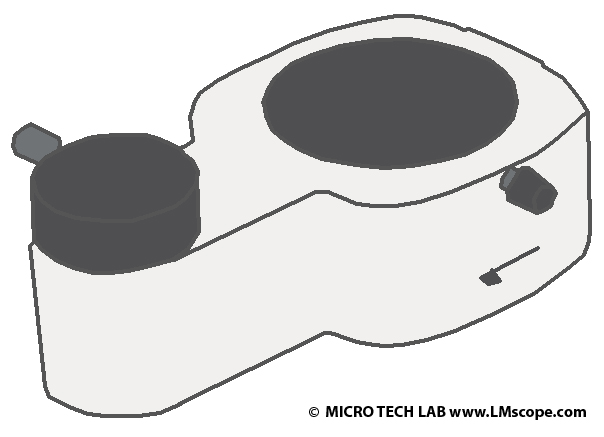

Das K500 ist als binokulare Variante oder als Variante mit Fototubus erhältlich. Dieser ist als Strahlenteiler (erhältlich für ca. 280 Euro) zwischen Hauptkörper und Okulartubus befestigt und erlaubt die Montage von digitalen Spiegelreflex- und spiegellosen Systemkameras sowie C-Mount Mikroskopkameras.

Motic Strahlenteiler für K-Serie Adapterlösung, Basis für weitere Adapterlösungen für die Montage von Digitalkameras

Von Motic ist ein C-Mount 1x Adapter erhältlich, aber auch wir bieten einen passenden C-Mount 1x an. Dieser dient als Basis für den auf die jeweilige Kamera zugeschnittenen Hauptadapter mit integrierter planachromatischer Präzisionsoptik

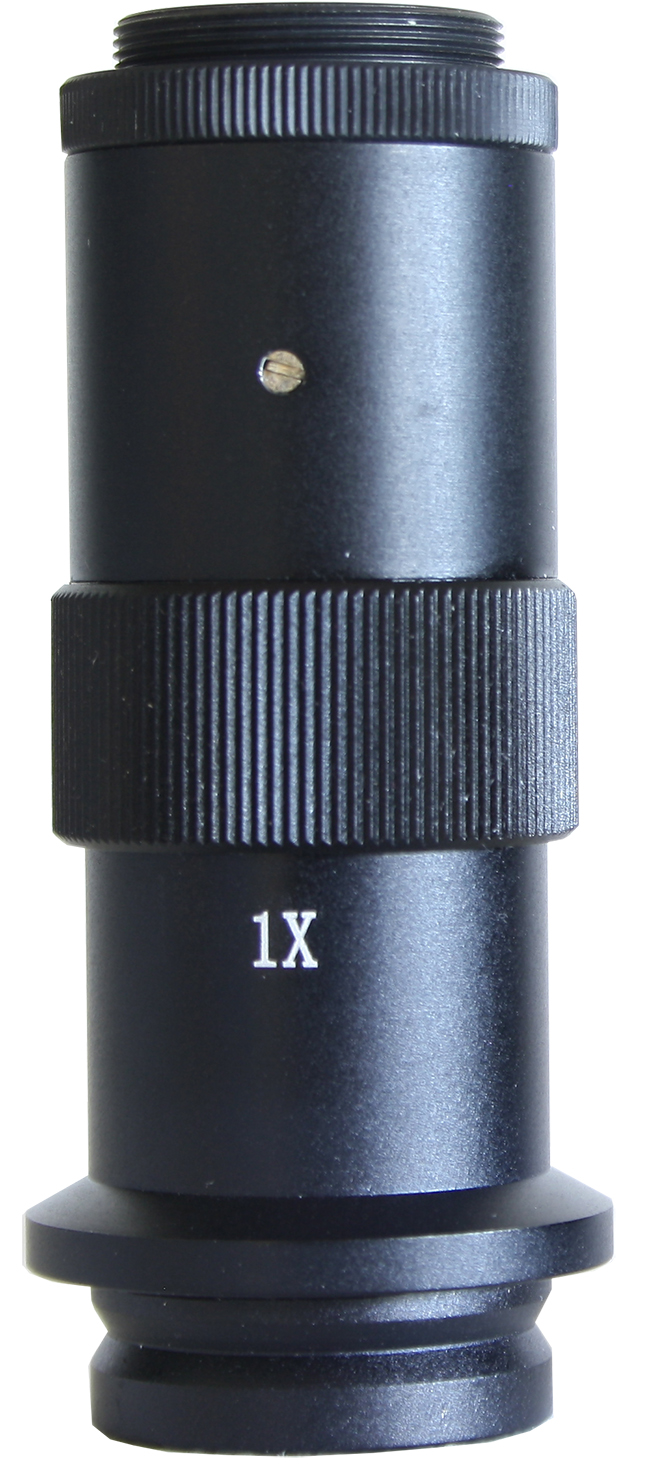

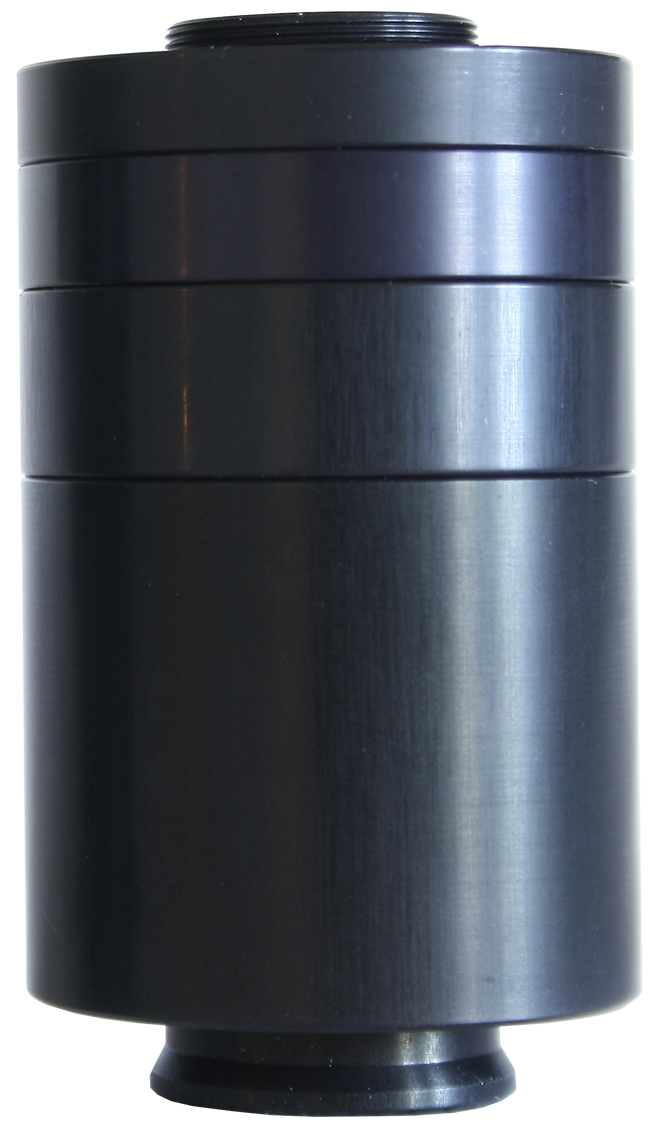

Motic C-mount 1x original Adapter LM C-Mount 1x Adapter für Motic K500
Original Motic C-Mount 1x und LM C-Mount 1x für Motic

Unser LM C-Mount 1x Adapter besteht aus mehreren Teilen und kann optional mit einem Filterträger für die Montage von optischen Filtern wie Polarisationsfilter, Graufilter, UV-Filter oder IR-Filter ausgestattet werden. Mithilfe dieser kann man in eine ganz neue Art der Mikroskopie eintauchen.

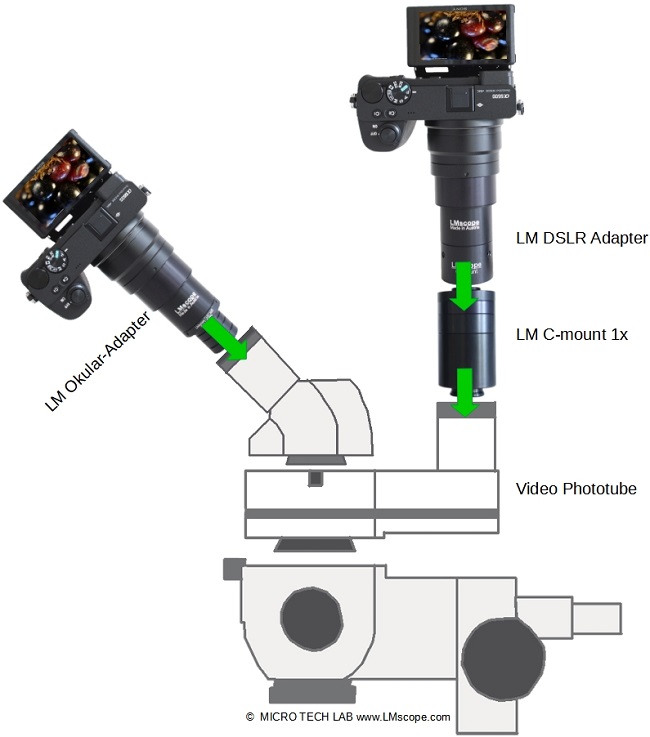

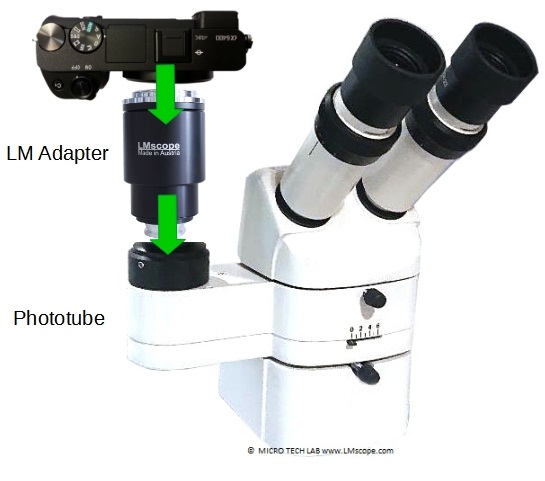

Hier zu sehen sind die Montagevarianten am Mikroskop. Neben der empfehlenswerten Variante der Montage am Fototubus ist natürlich auch die Montage am Okulartubus mit 30mm Innendurchmesser möglich. Hierfür wird ein Okular entfernt und an dessen Stelle die Adapter-/Kamera-Einheit fixiert.

Montage Möglichkeiten von Digitalkameras am Okular Tubus oder am Fototubus Motic K500 Stereomikroskop DSLR DSLM

Fazit: Das Motic K500 Mikroksop ist ein interessantes Gerät für Einsteiger und Fortgeschrittene. Es liefert eine tolle Bildqualität und kann über den Fototubus einfach mit digitalen Kameras mit großen Sensoren ausgestattet werden. Durch den großen Arbeitsabstand und die fixen Vergrößerungsschritte ist das Arbeiten kinderleicht.


Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
