Mikrofotografie mit dem LM Fotomikroskop mit C-Mount Anschluss und der Nikon C-Mountkamera DS-Fi2 und der DS-L3 Kontrolleinheit

Das LM Fotomikroskop ist eine einfache Mikroskopeinheit, speziell entwickelt für die Mikrofotografie. Eingesetzt werden können alle handelsüblichen C-Mountkameras (0,5" und 2/3" Sensoren). In unserem Anwendungsbeispiel haben wir mit der Nikon Nikon DS-Fi2 und der dazugehörigen Kontrolleinheit DS-L3 gearbeitet.

LM Fotomikroskop und Nikon DS-Fi2

Im Vergleich zu Stereomikroskopen, die nach dem Greenough- oder Galileo-Prinzip konstruiert sind, ist die Bildqualität aufgrund des zentrischen Strahlengangs deutlich höher. Je nach Kundenwunsch bieten wir unterschiedliche Objektive an. Objektive mit einem geringen Arbeitsabstand haben eine hohe numerische Apertur und somit eine sehr große Bildauflösung. In unserer Angebotspalette haben wir aber auch Longdistance Objektive als LM Mikroskop Module mit einem extra großem Arbeitsabstand.

Der Einsatzbereich des LM Fotomikroskops ist durch das modulare Konzept sehr groß. Je nach eingesetztem Objektiv erhält man Vergrößerungen von 14x bis 280x

Das LM Fotomikroskop besitzt eine integrierte Präzisionsoptik, die speziell für Hochleistungs-CMountkameras, wie die Nikon DS-Fi2, ausgelegt ist. Es kann mit unterschiedlichen Objektiven ausgestattet werden.

LM Fotomikroskop Objektive

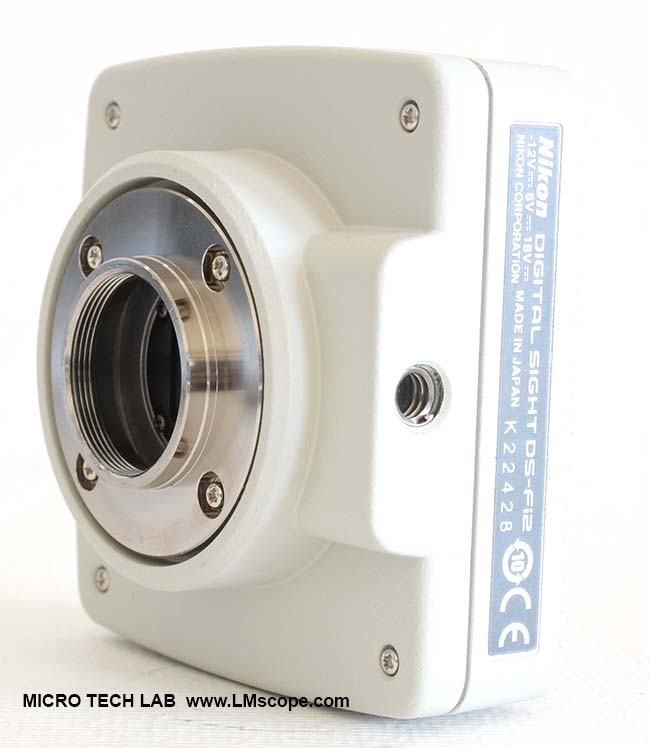

Die Nikon DS-Fi2 ist eine C-Mount-Farb-Kamera mit einem 2/3“ Sensor (2560 x 1920 Pixel) mit 5 Megapixel Auflösung. Die Kamera schafft 4,4 Bilder pro Sekunde.

Nikon DS-Fi2 LM Fotomikroskop

  LM Fotomikroskop mit Nikon DS-Fi2 Kamera

Das Live View Bild wird über die Stand-alone DS-L3 Einheit auf einem 8,4“ Bildschirm mit Touchscreen angezeigt. Mit Hilfe der keinen, kompakten DS-L3 Kontrolleinheit ist der Betrieb der Kamera auch ohne extra Computer möglich. Die fertigen Aufnahmen können in einem wechselbaren Flash gespeichert werden. Sehr komfortabel können Standardaufgaben zur Bildvermessung direkt am Touchscreen durchgeführt werden.

LM Fotomikroskop Kontrolleinheit Touchscreen Nikon DS- Fi2

Sehr gerne wird das LM Fotomikroskop für Anwendungen eingesetzt, in denen kein komplettes Mikroskop benötigt wird, wie z.B. Messaufgaben, Langzeitstudien und Langzeitbeobachtungen eingesetzt.

Das LM Fotomikroskop ist auch ohne Stativ erhältlich. Wir bieten eine große Palette an passenden Objektiven für das LM Fotomikroskop an, unter anderem auch Longdistance Objektive (mit extra langem Arbeitsabstand).

Folgende Anschlüsse sind vorhanden: Netzwerk, USB, Kameraanschluss, DVI-F für den Betrieb eines externen Monitors.



18.5.2016





BestellcodeProduktbeschreibungPreisLagernd

LM_Plan_lens_2x
LM Plan Objektiv 2x: Auskorrigiertes Planobjektiv mit unendlich Optik, Vergrößerung 2x, Arbeitsabsatnd 100mm

Euro 790,--

LM_Plan_Lens_5x
LM Plan Objektiv 5x (2.5x) : Auskorrigiertes Planobjektiv mit unendlich Optik, Vergrößerung 2.5x oder 5x, Arbeitsabsatnd 40mm / 80mm / Long Distance Objektiv

Euro 1090,--

LM_P_M_Lens_M_CMount_100x
LM Foto Mikroskop Objektivmodul 80x besteht aus Modul 1 und Plan Lens 10x: Planobjektiv 10x, Linsen im Tubus sind planachromatisch, hartvergütete, unendlich Optiken

Euro 2790,--

LM_P_M_Lens_M_CMount_50x
LM Foto Mikroskop Objektivmodul 50x besteht aus Modul 1 und Planobjektiv 5x, Linsen im Tubus sind planachromatisch, hartvergütete, unendlich Optiken

Euro 2790,--

Makrostativ4
LM Makrostativ4 für das Arbeiten mit großen Vergrößerungen; äußerst stabile Profilsäule von 500mm Länge, präzise Höhenverstellung mit Zahn und Trieb; aus Flugzeugaluminium gefräste Makroplatte; massive Objektivhalterung. Die Bodenplatte ist aus hellgrau pulverbeschichtetem Aluminiumguss. Zur Verwendung mit LM Makroskopen und Mikroskopen mit einem Außendurchmesser von 60mm.

Datenblatt
Euro 1289,--

Plan_Lens_10x
LM Plan Objektiv 10x: Auskorrigiertes Planobjektiv mit unendlich Optik, Vergrößerung 10x, Gewindebreite W0,8

Euro 690,--

Plan_Lens_4x
LM Plan Objektiv 4x: Auskorrigiertes Planobjektiv mit unendlich Optik, Vergrößerung 4x, Gewindebreite W0,8

Euro 690,--
Verkaufspreise exkl. MwSt.
