Professioneller Mikroskop Adapter für digitale CMount - Kameras bis zur Sensorgröße 1/2"

Kameras mit C-Mount Anschlussgewinde (25,4mm) kann man mit unserem neu entwickelten LM Relay Lens Adapter (Faktor 0,5x) an nahezu allen Mikroskopen verwenden. Die Adapterlösung ist hochwertig verabeitet (CNC gefrästes, gedrehtes Aluminium) und besitzt eine voll auskorrigierte panachromatische Optik.

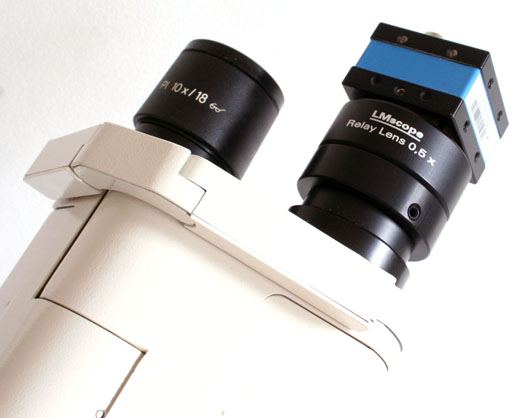

CMount Kamera am Okulartubus eines Mikroskops mit LM Relay Lens Adapter (Faktor 0,5)C-Mount Kamera mit LM Relay Lens Adapter (Faktor 0,5) am Fototubus eines Mikroskops

Der Adapter passt optimal auf die, in der untenstehenden Tabelle angeführten, Sensorgrößen und führt eine Bildfeldverkleinerung von 50% durch. Diese optische Anpassung ist notwendig, damit der Sensor der Kamera optimal ausgenutzt wird und der Bildausschnitt im Okular dem des abgebildeten Blickfelds der Kamera entspricht.

Type
Seitenverhältnis Diagonale [mm] Breite[mm] Höhe[mm]
1/3,2" 4.3 5,6 4,5 3,4
1/3" 4:3 6,0 4,8 3,6
1/2,7" 4:3 6,7 5,3 4,0
1/2.5" 4:3 7,1 5,7 4,3
1/2,3" 4:3 7,7 6,2 4,6
1/2" 4:3 8,0 5,4 4,8
1/1.8" 4:3 8,9 7.1 5,3
1:1.7" 4:3 9.5 7.6 5.7

Mit unterschiedlichen Erweiterungen lässt sich der Adapter an nahezu alle Mikroskope anschließen. Für genormte Okulartuben 23,2mm und 30mm Innendurchmesser, Fototuben C-Mount Anschluss (25,4mm), Fototuben mit 37mm, 38mm, 42mm bieten wir fertige Lösungen an. Aber auch für herstellerspezifische Mikroskopanschlüsse  wie z.B  Olympus, Zeiss, Nikon, Leica, Bresser,...  gibt es zusätzliche Erweiterungen. Siehe Online Konfiguratur am Ende der Seite.

 Auch Systemkameras mit Wechselobjektivfassung z.B. Pentax Q (Sensor 1/2.3") mit kleinen Bildsensoren können mit dem LM Relay Lens  Adapter an Mikroskopen montiert werden.

Pentax Q LM Relay Lens Adapter am Okulartubus eines Mikroskops

LM Relay Lens  Adapter mit Tubusanschluss 23,2mm: Für Tuben mit größeren Innendurchmesser gibt es zusätzlich Erweiterungen.



LM Relay Lens Adapter mit Tubusanschluss von 23,2 mm



LM Relay Lens  Adapter mit C-Mount Erweiterung: Der Adapter kann auch auf Fototuben mit C-Mount Anschluss (25.4mm)  geschraubt werden. Wichtig ist dabei lediglich, dass der C-Mount Port des Mikroskops keine zusätzliche Optik integriert hat.

LM Relay Lens Adapter mit C-Mount Erweiterung

Adapter und C-Mount Kamera bilden eine kompakte Einheit und können unkompliziert auf den unterschiedlichsten Mikroskopen eingesetzt werden.

C-Mount Kamera LM Relay Lens AdapterC-Mount Kamera Lm Relay Lens Adapter plus C-Mount Erweiterung

12.05.2012
