Des prises de vue photographiques ou vidéo haute définition de qualité supérieure avec la lampe à fente de Zeiss et le microscope opératoire de Zeiss (OPMI)

Avec l'adaptateur numérique LM pour lampes à fente et microscopes opératoires de Zeiss (SL120, SL130), les documentations photographiques et vidéo sont possibles à un niveau élevé sans complications jusqu'à 36 mégapixels avec des appareils photo réflex numériques et hybrides. Les transmissions d'images en direct sont aussi très simples à réaliser sur un moniteur HD.

Zeiss lampe a fente avec LMscope adaptateur pour Canon appareil photo numerique

Les appareils photo réflex numériques et les appareils photo hybrides présentent de gros avantage par rapport aux appareils photo à monture C dotés de petits capteurs  (1/2", 1 1/8", 1 2/5"). La différence la plus évidente est la taille du capteur. Les appareils photo à monture C, avec leur petit capteur (image de gauche), ne peuvent pas exploiter tout le potentiel de l'appareil photo.

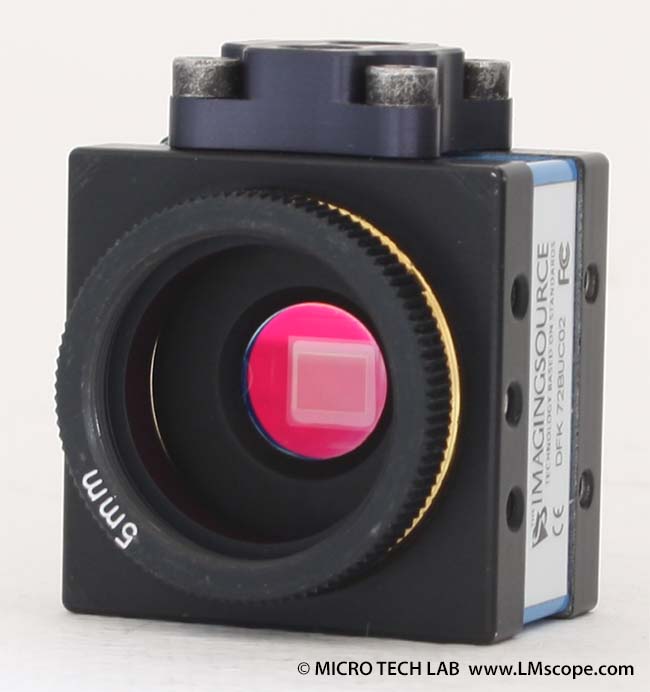

appareil photo c-mount

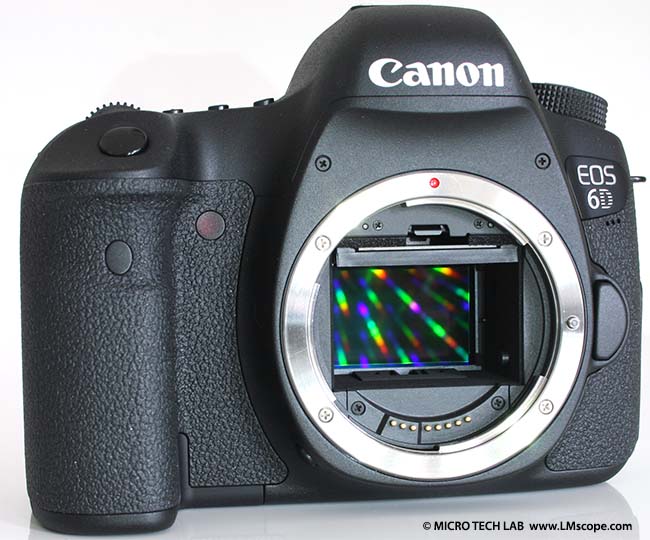

appareil photo reflex numerique avec capteur grande

Par comparaison, les appareils photo réflex numériques et les appareils photo hybrides présentent de très grands capteurs ce qui se remarque nettement dans la qualité de l'image. Synthèse des avantages les plus importants des appareils photo réflex numériques et des appareils photo hybrides:

  Zeiss microscope operatoire OPMI Interface

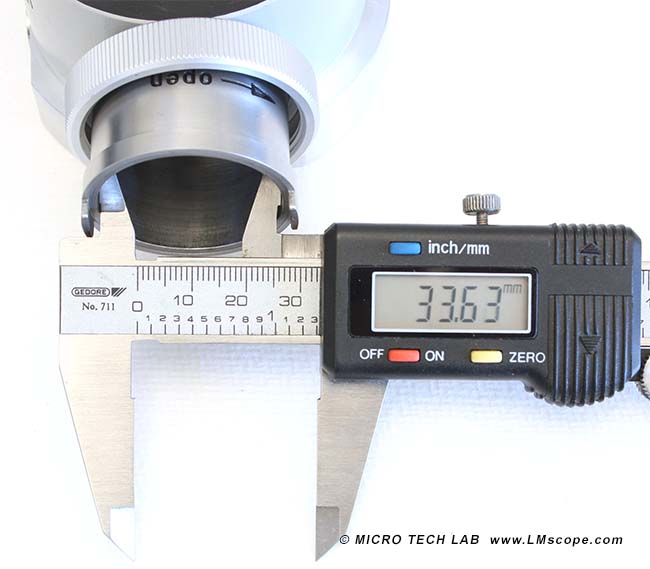

Pour les lampes à fente et les microscopes opératoires (OPMI) de Zeiss, Zeiss propose ses propres modules de séparation des faisceaux. Ces raccordements ont un diamètre intérieur de 33 mm et possèdent pour la fixation un écrou-raccord.

Zeiss OPMI lampe à fente Interface diametre interieur

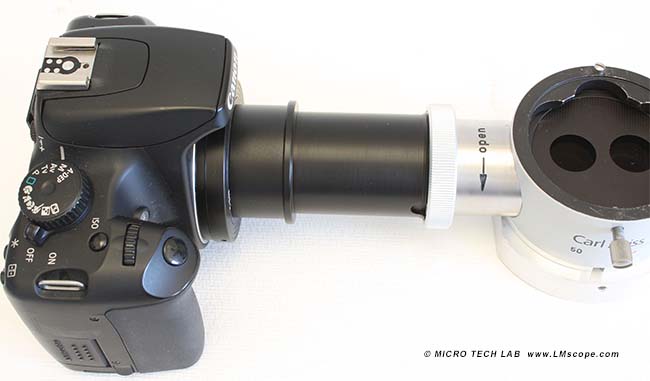

 Zeiss lampe à fente avec appareil photo

Pour ce raccordement, nous proposons une solution d'adaptateur simple, de qualité supérieure, monté directement sur le séparateur de faisceaux

lampe à fente Zeiss pour solution d adaptateur simple

Grâce à cette solution, il est possible d'utiliser tous les appareils photo réflex numériques et les appareils photo hybrides courants sur l'instrument (lampe à fente et OPMI de Zeiss). Pour le raccordement, on a uniquement besoin du boîtier de l'appareil photo (sans objectifs). L'adaptateur LM DSLRFOPMI constitue la solution optimale pour les appareils photo avec APS-C et les capteurs quatre tiers. On obtient le champ d'image maximum sans assombrissement de la périphérie (vignettage).

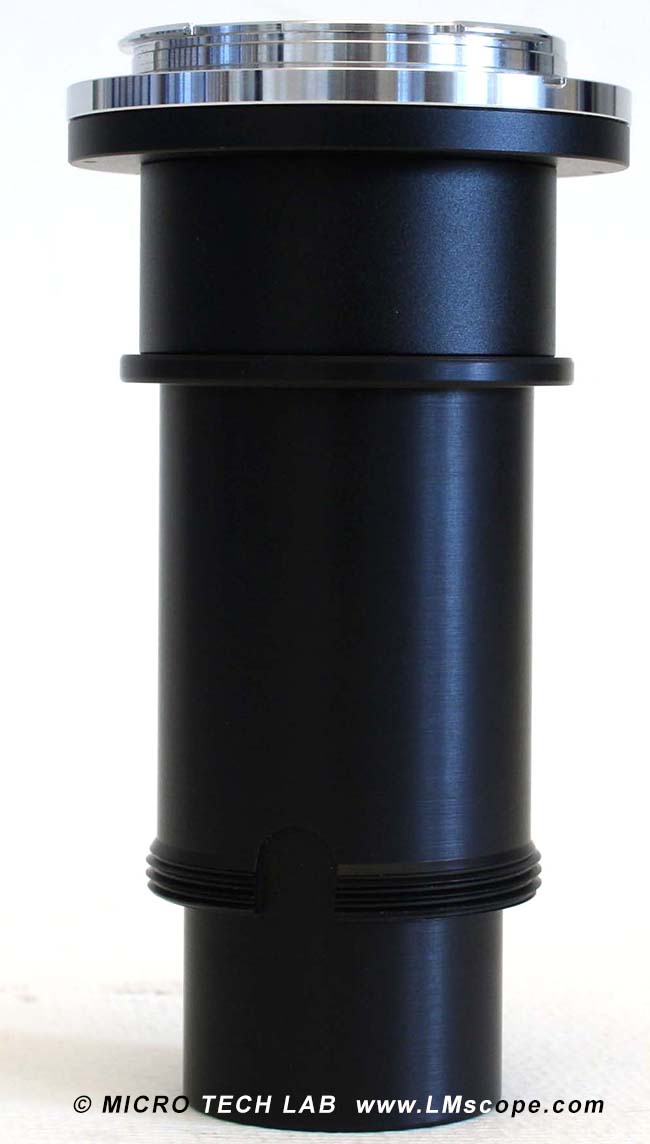

Zeiss OPMI LMscope digital Adapter pour separateur de faisceaux

Si, en plus du séparateur de faisceaux, il existe déjà un adaptateur photo (adaptateur vidéo), nous avons alors d'autres options. Zeiss propose cet adaptateur photo avec des distances focales différentes (de 85mm à 140mm) et un raccordement à monture C normalisé.

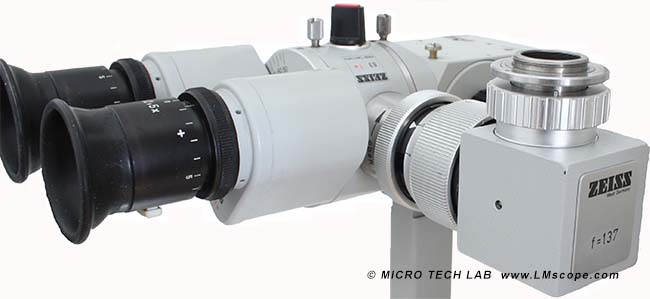

Zeiss lampe à fente monture c porte

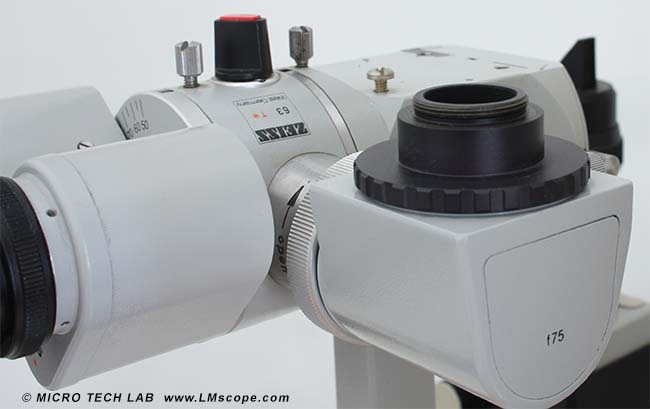

Zeiss OPMI monture c 75 mm

La monture C est un raccordement normalisé pour les appareils photo d'un diamètre extérieur de 25,4 mm. Grâce à cette norme d'instrument, il est possible d'utiliser un grand nombre d'appareils photo à monture C et USB. En règle générale, ces appareils photo présentent un très petit capteur (la plupart du temps 1/2"). Sur cet adaptateur photo à raccordement à monture C, on peut aussi installer sans complications des appareils photo réflex numériques à l'aide de l'adaptateur numérique LM.

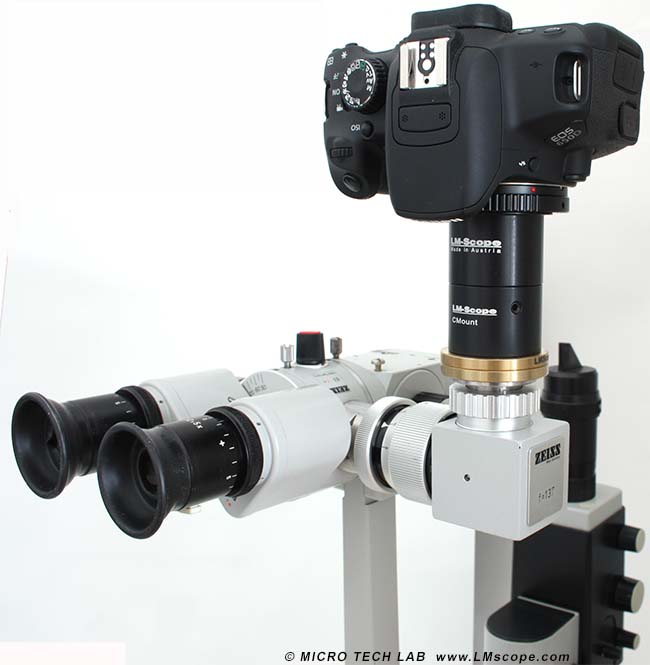

     zeiss lampe à fente adaptateur numerique

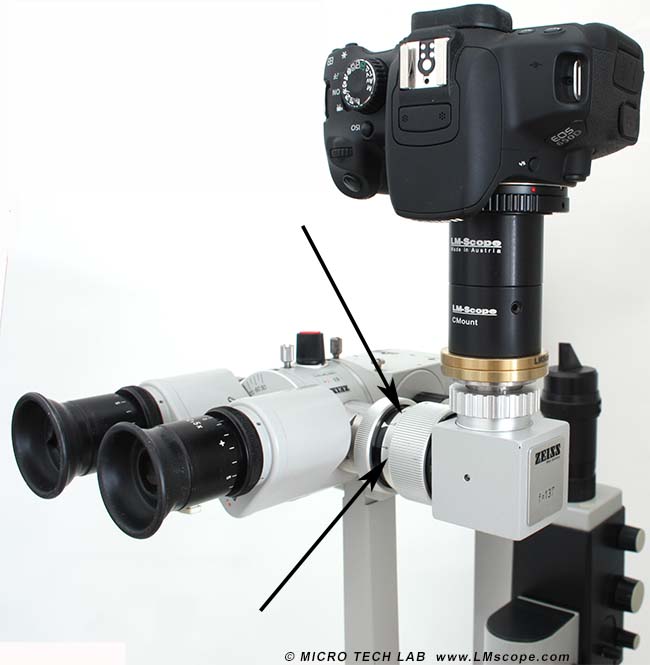

L'adaptateur choisi dépend de l'appareil photo utilisé et de la distance focale de l'adaptateur photo. Dans tous les cas, la photo devrait être plein format et ne pas présenter d'assombrissement de la périphérie. Les adaptateurs photo à diaphragme à iris intégré (voir la flèche dans l'illustration supérieure) fournissent une meilleure qualité des photos car le diaphragme à iris permet d'augmenter la profondeur de champ.

Conclusion: L'utilisation d'appareils photo réflex numériques sur des lampes à fente et des microscopes opératoires (OPMI) est désormais très simple à réaliser grâce au développement de l'adaptateur numérique LM. Les appareils photo réflex numériques et les appareils photo hybrides ont un très rapport qualité/prix et sont faciles à manipuler. Désormais, la possibilité de transmettre via le port de sortie des vidéos haute définition (HDMI) en tant qu'images en direct sur un gros moniteur HD est particulièrement intéressante pour des discussions dans le cadre de conférences. Si vous êtes intéressé, c'est avec plaisir que nous vous apporterons notre aide dans le choix de l'adaptateur optimal et de l'appareil photo. Pour choisir l'appareil photo approprié, vous trouverez sur notre site un guide et un classement des appareils photo avec les derniers rapports d'essai.

04.03.2014
