Las Cámaras digitales normales tienen un objetivo integrado, al contrario que las vídeo cámaras CCD. Con el ajuste de zoom correcto, el chip sensor se iluminará totalmente utilizando la óptica del LM Adaptador Digital.

Algunos tipos de microscopios tienen un sistema de lentes ópticas integradas en el C-Mount. Básicamente, el C-Mount permite la conexión de cámaras de vídeo CCD sin óptica integrada. El sistema de lentes ópticas proyecta la imagen provisional directamente al chip sensor de la cámara digital a través de la óptica C-Mount integrada.
Para la iluminación total de los distintos tipos de sensores vídeo de 1”, 2/3”, ½” hasta 1/3” se ofrecen diferentes tipos de ópticas C-Mount, como por ejemplo C-Mount Adapter 1x, C-Mount Adapter 0,63x, C-Mount Adapter 0,50x, C-Mount Adapter 0,35x etc. El adaptador se debe elegir en función del tamaño del sensor CCD utilizado.

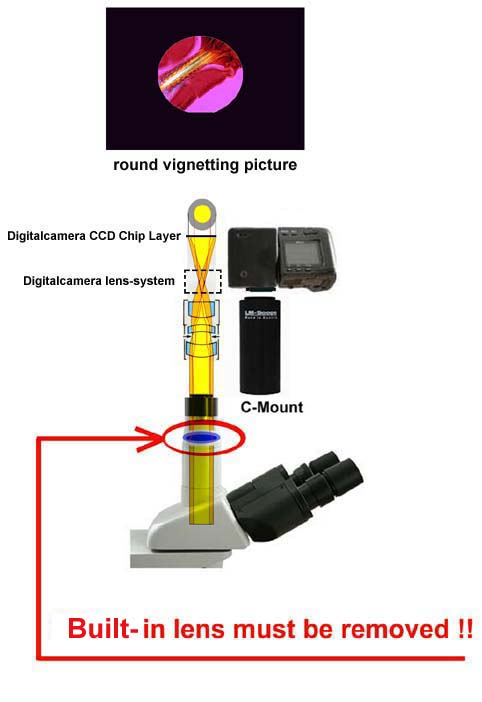

Al trabajar con una cámara digital o una cámara de video analógica en combinación con un LM Adaptador Digital es importante quitar primero la óptica C-Mount. En caso de no quitarla es posible que surjan aberraciones circulares provocando la falta de nitidez en los márgenes.

                   1 Zoll                    1/2 Zoll                  1/3 Zoll

La óptica integrada en el C-Mount de algunos tipos de microscopios sirve básicamente para ajustar correctamente una cámara de vídeo CCD. El factor de reducción (0,63x, 0,5x, 0,35x) depende del tamaño del chip sensor.

Las cámaras digitales tienen un sistema óptico integrado. Este sistema óptico integrado junto con el LM Adaptador Digital hará que el chip sensor de la cámara se ilumine perfectamente. El resultado es una imagen bien iluminada y rectangular. Por esto, cualquier dispositivo adicional, como un C-Mount con óptica integrada, desmejora el resultado, ya que puede surgir el efecto de viñeta (falta de nitidez en los márgenes). Por este motivo las conexiones con un C-Mount con óptica integrada no son aconsejables, y se deberán intercambiar antes del uso con un C-Mount sin óptica integrada (1x C-Mount).

Un C-Mount 1x sin óptica integrada, nuestro LM Adaptador Digital y una cámara digital son la combinación perfecta para asegurar que el chip sensor sea iluminado perfectamente y de forma rectangular.





Nuevo adaptador digital LM para: Sony Alpha 9 II (ILCE-9M2) / Sony Alpha 9 / Canon EOS R with Canon Adapter EF-EOS R / Canon EOS Ra (Astro) with Canon Adapter EF-EOS R / Sony Alpha 7R IV / Canon EOS RP with Canon Adapter EF-EOS R / Sony Alpha 7S II / Sony Alpha 7R III / Nikon Z6 with F-Mount Adapter FTZ / Sony Alpha 7R II / Nikon Z7 with F-Mount Adapter FTZ / Sony Alpha 7S / Nikon Z50 with F-Mount Adapter FTZ / Nikon D850 / Canon EOS 1D X Mark II / Sony Alpha 7III / Nikon D5 / Sony Alpha 6600 / Sony Alpha 6400 / Sony Alpha 6100 / Canon EOS 1D X / Nikon D4s / Olympus OM-D E-M5 III / Canon EOS 90D / Canon EOS 5D Mark IV / Nikon D4 / Nikon D750 / Canon EOS 6D Mark II / Sony Alpha 6300 / Sony Alpha 6500 / Nikon D500 / Nikon D810 / Nikon D800 / Nikon D800E / Nikon Df / Panasonic Lumix DC-G9 / Nikon D610 / Nikon D600 / Canon EOS 250D / Canon EOS M50 / Canon EOS 6D /
