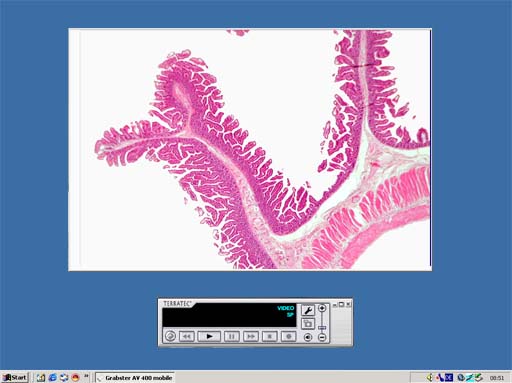

Ver y grabar  vídeos en directo por medio de un ordenador portátil (Notebook)


Tanto en microscopía como en macroscopía es necesario regular perfectamente la nitidez con el botón micrómetro antes de tomar la foto. Juzgar la calidad de las fotos desde el pequeño monitor TFT incorporado en la cámara digital no suele complacer. El monitor TFT interno es casi siempre demasiado pequeño y, por ello, no se puede dar un veredicto adecuado sobre la calidad de la imagen en términos de nitidez,  iluminación o contraste. Además, trabajar sin monitor de control externo no es especialmente ergonómico. Apreciar la imagen desde el monitor TFT interno es contraproducente, por lo que sería deseable recurrir a un monitor que tenga un alcance visual directo.



La mayoría de las cámaras compactas digitales cuentan con una salida de vídeo composite o S/vídeo. Si se conecta la cámara digital con el monitor del vídeo (televisión) mediante un cable de vídeo, se aprecia la imagen en un monitor más grande. Los televisores de calidad son bastante caros y ocupan mucho espacio sobre la mesa. Dado que para trabajar sobre las fotografías digitales es necesario disponer de un ordenador, la mejor opción sería utilizar un  ordenador portátil como monitor de control. De hecho, los portátiles de hoy en día son muy eficaces y cuentan con monitores TFT de gran calidad. La señal de vídeo análoga entra al ordenador portátil mediante una tarjeta de expansión PCMCIA digital. Tales tarjetas de expansión PCMCIA son utilizadas para digitalizar películas de vídeo con formato vídeo o de receptor satélite. Así, por ejemplo, existe la posibilidad de grabar una secuencia de vídeo de microscopía en el disco duro del ordenador  Las tarjetas de expansión de calidad  tienen integrado un chip, que sirve de apoyo al Hardware Encoding del ordenador. Esto significa que la tarjeta se encarga de las operaciones aritméticas para comprimir el vídeo en un formato de codificación de vídeo normalizado, tales como MPEG-1 o MPEG-2. De esta  forma, la Unidad Central de Proceso (UCP) del ordenador tiene menos carga. Para digitalizar películas  es suficiente emplear un ordenador portátil antiguo como un Intel Pentium de 800 Mhz. Las tarjetas de expansión eficaces como la Terratec Grabster AV 400 móvil cuestan aproximadamente 200 Euros (datos de 2005). El software que viene con ellas tiene un manejo muy sencillo.




Ventajas No se necesita monitor de control

Costes de adquisición mínimos

Grabación  muy sencilla de vídeos en el disco duro

Permite hacer vídeos y DVDs fácilmente

Pack Terratec Grabster AV 400 móvil



Incluye:

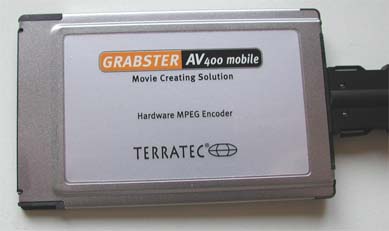

Tarjeta de expansión PCMCIA para ordenador portátil




Tarjeta de expansión PCMCIA con el cable  introducido

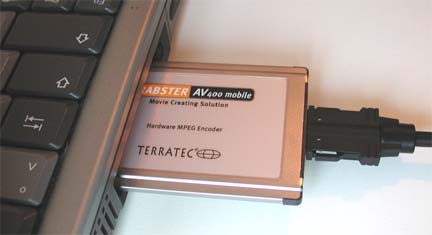

La tarjeta se  inserta en el ordenador

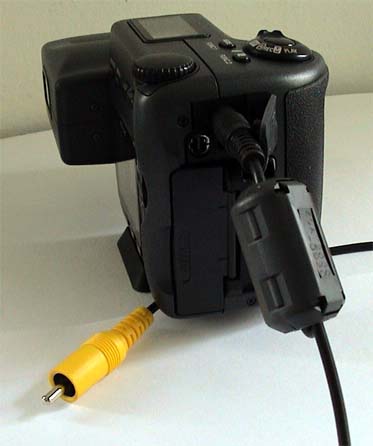

Conexión del cable de vídeo a la cámara digital
Advertencia: utilizar sólamente el cable de vídeo que sea apto para el modelo de cámara digital del que se disponga.

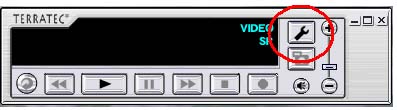

Presionando el botón se accede a las herramientas de ajuste del programa

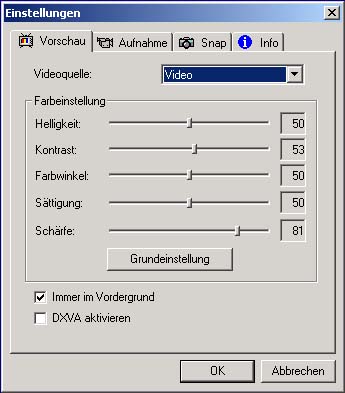

Ajuste de la luminosidad, del contraste..



Ajuste de la calidad de la toma fotográfica para su grabación en el disco duro



Calidad de la toma en imágenes fijas
