LM Direct Image C-Mount Port 1x con rosca C-Mount (#LMVTC4x) para  photomacroscopio WILD M400 / M420  con tubo rectangular con photoautomat WILD MPS55

Una simple conversión del WILD M400 photomacroscopio permite con este modelo el uso de  cámaras digitales reflex ( digital SLR), cámaras digitales compactas y videocámaras.
Para el modelo WILD 420 existe una solución propia, consulte nuestra página web para más información.

LM Direct Image C-Mount Port 1x rosca C-Mount

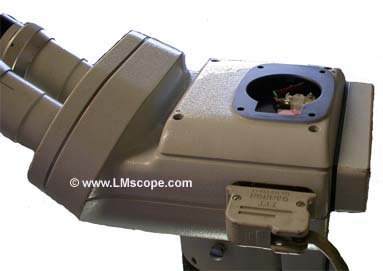

La ilustración de más abajo muestra la cabeza del objetivo del photomacroscope WILD M400 con fototubo angular adaptada al antiguo modelo de equipo fotográfico análogo MPS55.


Lm Direct Image C-Mount tubo fotográfico
En primer lugar, desatornillamos el tubo fotográfico con la placa intermediaria negra y la placa base angular que contiene la inscripción WILD.

Para ello, simplemente deberá desajustar los 4 tornillos y extraemos la totalidad del viejo tubo.

A continuación, destornillamos los cuatro tornillos de la placa base angular con la inscripción WILD. Así. logramos separar la placa base angular del tubo fotográfico angular incluyendo la placa intermediaria negra.

A continuación deberá desajustar y quitar la montura con el obturador de iris. Es necesario quitar la montura, ya que forma parte del sistema automático de exposicion de la cámara analógica antigua.

placa intermediaria negra

placa base LM negra

Después atornillamos la placa base LM negra y anodizada del tubo, por medio de  los cuatro tornillos y tuercas incluidos, a la placa base gris claro del tubo WILD. La placa intermedia ovalada negra ya no se necesita.

placa negra

Lm Direct Image C-Mount Port para Leica Wild M400 macroscope

Lm Direct Image C-Mount Port para Photomacroscopio Wild M400/M420

Luego el tubo fotográfico negro anodizado se coloca por medio de una rosca C-Mount en la placa básica y se fija con  tornillos moleteados que le proporcionamos.

LM  Tubo Fotográfico
LM Direct Image C-Mount Port 1x con rosca  C-Mount (número de pedido: LMVTC4x)

Ahora simplemente deberá ajustar todo el equipo a la cabeza del photomacroscope WILD M400 con los cuatro tornillos disponibles.
Tras este montaje una vez atornillado el adaptador digital LM adecuado y con la cámara digital fijada en la parte superior podemos ya empezar a trabajar.

En caso de que el plano focal entre el equipo fotográfico y el tubo binocular no coincidiese, es necesario realizar una alineación óptica. Para ello, primero deberá aflojar los tornillos moleteados permitiéndonos así mover el tubo.  Al elevar o bajar el tubo con el equipo fotográfico montado podrá conseguir un plano focal correcto.
Ahora podrá controlar la imagen, bien a través del buscador de la cámara digital o mediante la pantalla LCD de su cámara, usando la función visión en directo („Live View“)
¡Deseamos que tenga mucho éxito con el kit de conversión Lmscope!

Consulte nuestra base de datos para  precios y más información.  Elija un modelo de cámara.
